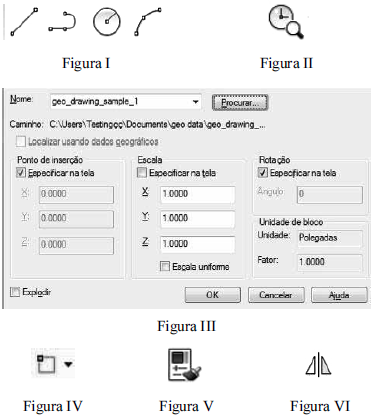

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
Por meio da caixa de diálogo mostrada na figura III, é possível inserir blocos previamente criados no próprio arquivo em que o desenho está sendo executado, mas não é possível inserir arquivos de desenho externos.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
A ferramenta ESPELHAR — cujo ícone está mostrado na figura VI — permite inverter, relativamente a determinado eixo, o objeto selecionado, sempre apagando o objeto original.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
A ferramenta correspondente ao ícone representado na figura V permite aplicar propriedades de um objeto para outro, tais como cor, camada, tipo de linha e espessura de linha. A deficiência dessa ferramenta está no fato de o usuário não poder especificar qual dessas propriedades será copiada.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
Por meio da tecla F3, ativa-se o OBJECT SNAP — cujo ícone está mostrado na figura IV —, que aciona auxiliares visuais que tornam possível localizar, no desenho, pontos precisos, como as extremidades de linhas, pontos médios de um segmento de reta, centros de círculos, interseção de retas etc.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
O uso de blocos é indicado quando se pretende que um mesmo conjunto de desenhos seja utilizado várias vezes. Uma vantagem dessa ferramenta é que, ao se alterar a definição do bloco, todas as referências serão atualizadas, poupando-se tempo na execução do desenho.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
A ferramenta cujo ícone está indicado na figura II, denominada ZOOM TEMPO REAL, permite alterar o tamanho absoluto de objetos no desenho, ampliando-os ou reduzindo-os.

A respeito do software AUTOCAD versão 2015, muito utilizado na informática aplicada ao desenho técnico mecânico, julgue o item, tendo como referência, quando necessário, as figuras acima.
Os ícones mostrados na figura I correspondem, da esquerda para a direita, a linha, polilinha, círculo e arco. As funções associadas a cada um desses ícones podem ser acionadas por meio do prompt, utilizando-se, respectivamente, os comandos L, PL, CIRC e ARCO.

Considerando as figuras I, II e III acima, que mostram desenhos em papéis normalmente utilizados no desenho técnico, julgue o próximo item.
A perspectiva isométrica é uma perspectiva de projeção paralela, que difere da perspectiva cônica por retratar os objetos como eles aparecem visualmente para o observador.

Considerando as figuras I, II e III acima, que mostram desenhos em papéis normalmente utilizados no desenho técnico, julgue o próximo item.
Os elementos a, b, c, d e e, em destaque nas figuras II e III, identificam, respectivamente: o limite do papel, o quadro/a moldura, a margem, a legenda/o carimbo e a lista de peças. A margem esquerda é maior para permitir a furação da folha e seu arquivamento.
