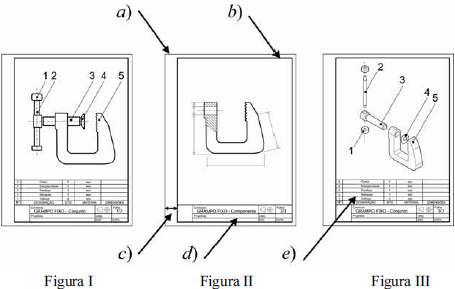

A área hachurada na peça mostrada na figura II corresponde a um corte total do conjunto mecânico representado na figura I.
Provas
Os papéis frequentemente utilizados no desenho técnico têm por base o tamanho A0, de dimensões 841 mm × 1.189 mm e área de 1 m². Os formatos dos papéis da família A são representados por A1, A2, A3 e A4, em que, quanto maior for o número de identificação após a letra A, maior será o tamanho do papel.
Provas
A figura III representa o sistema mecânico da figura I em uma perspectiva isométrica explodida, que é normalmente utilizada em manuais e catálogos para instruir como as peças devem ser montadas.
Provas

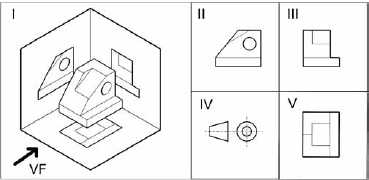

Considerando a figura I e as vistas ortográficas mostradas nas figuras de I a V acima, julgue o item subsecutivo.
Quando comparada com a representação em um sistema de duas projeções, a representação em três planos diminui a margem de ambiguidade no conjunto de projeções ortogonais de um objeto.
Provas
Considerando a figura I e as vistas ortográficas mostradas nas figuras de I a V acima, julgue o item subsecutivo.
As figuras II, III e V mostram, respectivamente, as vistas lateral direita, frontal e superior da peça mostrada na figura I.
Provas

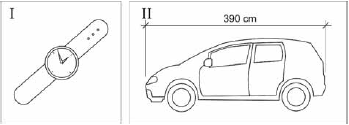

No desenho técnico, objetos de vários tamanhos são representados dentro dos limites do papel a ser utilizado. Para evitar distorções emanter a proporcionalidade, os desenhos devem respeitar a relação entre o tamanho do desenho executado no papel e o tamanho real do objeto, utilizando-se a mesma unidade de medida (milímetro, centímetro, metro, quilômetro etc.). Essa relação é denominada escala.
Para representar de forma ampliada o objeto mostrado na figura I ou mesmo seus mecanismos internos, devem-se utilizar escalas normalizadas como, por exemplo, 2:1 e 5:1.
Provas
No desenho técnico, objetos de vários tamanhos são representados dentro dos limites do papel a ser utilizado. Para evitar distorções emanter a proporcionalidade, os desenhos devem respeitar a relação entre o tamanho do desenho executado no papel e o tamanho real do objeto, utilizando-se a mesma unidade de medida (milímetro, centímetro, metro, quilômetro etc.). Essa relação é denominada escala.
Se o objeto mostrado na figura II for desenhado segundo a escala 1:50, o comprimento do desenho, no papel, será igual a 7,80 cm.
Provas
Os instrumentos de medida, analógicos e digitais, quando bem utilizados, são importantes para a obtenção de dados em várias situações, sobretudo no campo industrial, no ensino e na pesquisa científica. Com relação a esses instrumentos, julgue o próximo item.
Em um multímetro, seja ele analógico ou digital, ao se selecionar a função voltímetro para medir a tensão aplicada aos terminais de um resistor, deve-se inserir esse voltímetro em série com o resistor.
Provas
Os instrumentos de medida, analógicos e digitais, quando bem utilizados, são importantes para a obtenção de dados em várias situações, sobretudo no campo industrial, no ensino e na pesquisa científica. Com relação a esses instrumentos, julgue o próximo item.
A precisão da medida realizada por meio de um paquímetro é obtida ao se dividir por 2 a menor medida registrada na escala principal do aparelho.
Provas
Os instrumentos de medida, analógicos e digitais, quando bem utilizados, são importantes para a obtenção de dados em várias situações, sobretudo no campo industrial, no ensino e na pesquisa científica. Com relação a esses instrumentos, julgue o próximo item.
A resolução de uma medida realizada por meio de um micrômetro corresponde ao menor deslocamento do seu fuso.
Provas
