A norma ABNT NBR 8190 - Simbologia de Instrumentação, define padrões para símbolos gráficos e identificação funcional de instrumentos e sistemas de instrumentação usados em medições e controle industrial.



Com base nessa norma, relacione os símbolos apresentados e suas descrições.

Um projetista cria um flange circular no SolidWorks com oito furos igualmente espaçados ao redor do eixo central. Ele gera apenas um furo com o recurso Corte Extrudado e utiliza o comando Padrão Circular (Circular Pattern) para replicar a geometria. Posteriormente, decide alterar o diâmetro do flange, mantendo o número de furos e o espaçamento angular.
Após essa modificação, o comportamento correto do modelo é

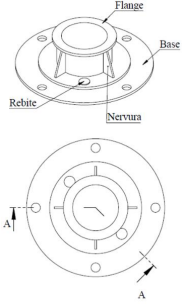

O desenho apresentado a seguir, à esquerda, representa perspectiva e a vista superior da montagem de um flange em uma base, por meio de rebites.



Marque a alternativa que melhor representa a vista em corte desta montagem indicada pela vista superior:

Em virtude das limitações e imperfeições inerentes a máquinas e instrumentos de medição, a produção industrial é incapaz de garantir a exatidão absoluta das peças. As dimensões nominais são as medidas ideais do desenho, mas as dimensões reais sempre se afastam dessa cota, exigindo um controle dimensional por meio de um sistema de ajustes e tolerância. Considere um acoplamento, cujo diâmetro nominal de um é de 70 mm. O furo tem o afastamento superior igual a 30 µm e o afastamento inferior igual a zero. O eixo tem o afastamento superior igual a -10 µm e o afastamento inferior igual a -29 µm.
Com base nestas informações, é incorreto afirmar que

O encaixe entre duas peças, como o rolamento, engrenagem ou uma polia em um eixo, pode ser feita por três tipos de ajusta: folga, interferência ou incerto.
É incorreto afirmar que

Uma planta industrial necessita realizar a seleção de uma bomba para transporte de um fluido limpo. Para tal, é necessário que a vazão seja praticamente constante, embora variações de pressão possam ocorrer ao longo da linha.
De acordo com os tipos de bombas e suas características e considerando a necessidade de vazão estável e variação de pressão ao longo da linha, é adequado para a situação usar-se bombas

O projetista iniciou a elaboração de um esboço de uma peça de alta complexidade. Para otimizar tempo, decidiu avaliar com cautela a estratégia que adotaria para modelar a peça em um software 3D. Após avaliação, percebeu que a peça era simétrica e, portanto, decidiu desenhar apenas a metade da geometria.
Para obter de forma rápida a outra metade da peça, o recurso que o projetista deve utilizar é

O projeto de componentes de eixos e furos requer a correta especificação dos ajustes para que a montagem ocorra da forma desejada, podendo ser por interferência ou com folga. Considere um eixo com diâmetro nominal de 26 mm e uma bucha com diâmetro nominal de 26 mm.
Sabendo que os ajustes solicitados são h7 (0 / - 0,021 mm) e H7 (+ 0,021 / 0 mm).
As dimensões máximas e mínimas permitidas para o eixo e furo são:

O setor de manutenção identificou a necessidade de substituição da tubulação em campo. O ambiente possui ventos fortes e apresenta dificuldade de manutenção da limpeza superficial. O técnico responsável solicitou ao projetista qual a melhor técnica que deveria ser utilizada para a soldagem da nova tubulação.
Nesse contexto, selecione o método de soldagem que atende à descrição do problema.

O correto dimensionamento de bombas centrífugas é fundamental para prolongar a vida útil da bomba, especialmente no que diz respeito ao rotor.
Com base nas características de funcionamento de uma bomba centrífuga, é correto afirmar que a cavitação
