Em um projeto de bombas hidráulicas em softwares 3D (SolidWorks), o projetista utiliza a mesma carcaça, variando apenas o modelo dos eixos de transmissão de potência. Para tal, a melhor alternativa para otimizar o projeto é elaborar, em um único arquivo, a montagem de todos os produtos similares.
Nesse contexto, a ferramenta de modelagem em software 3D que permite criar e reunir em um único arquivo de montagem todos os modelos de bombas hidráulicas necessárias chama-se

A velocidade de uma esteira transportadora de resíduos plásticos precisa ser modificada para atender a demanda do moedor. Para reaproveitar polias já disponíveis na fábrica, duas polias de maiores dimensões foram encontradas. No entanto, é necessário conhecer a velocidade real da esteira para adequação da linha de produção.

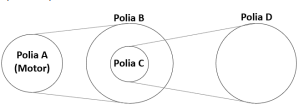

Considere as informações a seguir, bem como o desenho esquemático:
A velocidade do motor é de 1600 rpm com diâmetro da polia A de 75 mm.

• A polia B possui diâmetro de 150 mm.
• A polia C possui diâmetro de 40 mm.
• A polia D possui diâmetro de 130 mm.



Com base nas informações descritas, a velocidade final da esteira (Polia D) é igual a

Ao desmontar uma bomba centrífuga, o setor de manutenção identificou a necessidade de substituição dos parafusos de fixação da tampa do rotor.
O técnico de manutenção informou ao setor de projeto que o parafuso possui rosca com perfil triangular e diâmetro externo da rosca igual a 19,05 mm.
Com base nas dimensões obtidas o parafuso é

As tolerâncias dimensionais são utilizadas para definir os desvios permitidos na fabricação de uma peça em relação à dimensão nominal. A esses desvios, dá-se o nome de afastamentos.

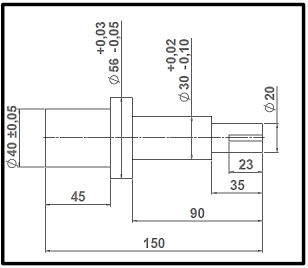

Avalie o desenho a seguir.



Os afastamentos superior e inferior para dimensão de 30 mm são:

Peças que trabalham com guias de deslizamento com encaixe em “rabo de andorinha” requerem tolerâncias geométricas específicas para garantir seu pleno funcionamento.
Considere o desenho a seguir.



Quanto às tolerâncias geométricas indicadas, analise as afirmativas a seguir:

I. planicidade de 0,02 mm e paralelismo de 0,05 mm em todo o contorno da peça.
II. paralelismo de 0,05 mm em relação a A.
III. planicidade de 0,05 mm em relação a A.
IV. planicidade de 0,02 mm na região do rabo de andorinha.
V. paralelismo de 0,02 mm na região do rabo de andorinha.

Está correto o que se afirma em

O conhecimento pleno das ferramentas de modelagem em softwares 3D é fundamental para elaboração de projetos mecânicos.
Considere o esboço a seguir:



A ferramenta que deve ser utilizada para gerar o sólido 3D do eixo é

A ferramenta utilizada para verificar o alinhamento vertical de uma parede durante a execução da alvenaria é o:

Em uma inspeção de rotina, um técnico observa um manômetro analógico, tipo Tubo de Bourdon, instalado em um reservatório de ar comprimido. Quando a válvula de alívio é aberta e o reservatório fica totalmente despressurizado, em equilíbrio com o ambiente, o ponteiro do instrumento indica exatamente 0 bar.

Qual o tipo de pressão indicada por este instrumento?

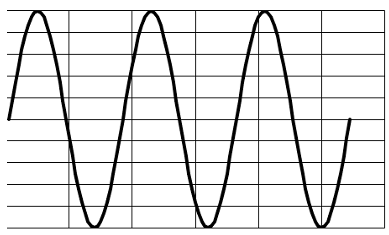

A seguinte imagem foi obtida de um osciloscópio por um técnico durante um ensaio de aquisição de sinais. O osciloscópio mostrava ainda uma configuração feita de maneira automática de 10V/ divisão; 10ms/divisão. Dessa maneira o técnico pode afirmar que os valores aproximados da tensão de pico e da frequência do sinal amostrado são, respectivamente:

Em um laboratório de automação industrial existe um equipamento de controle de processos composto por um trocador de calor que é responsável pelo processo de pasteurização HTST (High Temperature Short Time) de leite. No processo, o leite frio entra no trocador de calor em cerca de 4 °C e então é aquecido rapidamente, pela admissão de vapor no interior do equipamento, até atingir a temperatura de 72 °C, mantendo-se nessa condição por 15 segundos. Durante esse breve período de tempo, a temperatura do leite aquecido é medi da por um transmissor de temperatura que envia ao controlador um sinal proporcional ao valor real do processo. Se a temperatura estiver abaixo de 72 °C, o controlador aumenta a abertura da válvula de vapor para intensificar o aquecimento. Se a temperatura ultrapassar o desejado, o controlador reduz a abertura da válvula, diminuindo a vazão de vapor.


Fonte: Franchi, Claiton Moro. Controle de processos industriais. São Paulo: Érica, 2011.

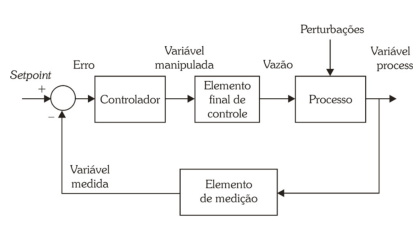

Com base nessas informações e no diagrama da malha de controle do processo representado na figura, analise as seguintes afirmativas:

I. A variável manipulada presente no diagrama é a vazão de vapor no trocador de calor, que é continuamente ajustada pelo controlador por meio da modulação do grau de abertura da válvula proporcional, em resposta às variações do erro (E). Como o diagrama não possui bloco de função comparador, o controlador calcula a saída real do processo por estimativa para manter a variável de processo exatamente no Setpoint.
II. A variável de processo presente no diagrama é a temperatura do leite no trocador de calor. Qual quer alteração de valor na variável de processo é percebida pelo elemento de medição (transmissor de temperatura) que altera a variável medida.
III. O erro (E) pode ser calculado pela seguinte expressão matemática: E = PV – SP, onde SP é o valor de Setpoint, ou seja, 72 °C, e PV é o valor medido da variável de processo.
IV. Em um processo industrial, a variável de pro cesso é sempre influenciada por diversas variáveis. Uma delas é a variável manipulada (MV), todas as demais são consideradas perturbações.

Estão corretas as afirmativas:
