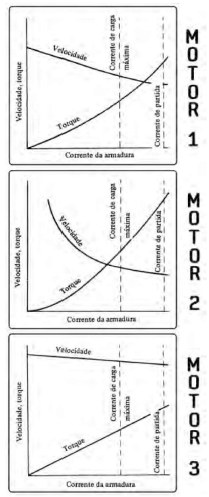

A figura abaixo ilustra as curvas características de três tipos de motores elétricos de corrente contínua típicos.

Esses motores podem ser, respectivamente, identificados como:

A figura abaixo ilustra o circuito pneumático e o circuito elétrico de comando para um acionamento.

Trata-se de um acionamento do tipo:

A figura abaixo ilustra a simbologia para quatro instrumentos de medição de hidráulica e pneumática tipicamente encontrados em esquemas de plantas industriais.

A correta identificação é:

A figura abaixo é um recorte de um guia STEP para aplicação de um PLC em um acionamento de motor elétrico.

A leitura válida é:

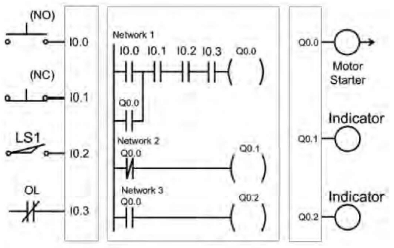

A figura abaixo ilustra um diagrama ladder.

A função de porta lógica realizada com I0.0 e I0.1 é:

A figura abaixo ilustra diagramas ladder da programação de um PLC.

A correlação válida é:

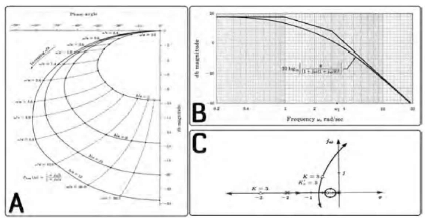

A figura abaixo ilustra três métodos de projeto de sistemas de controle.

Esses métodos podem ser, respectivamente, identificados como:

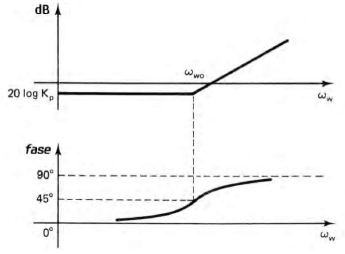

Abaixo segue ilustração das curvas de resposta em frequência de um controlador.

Trata-se de um controlador do tipo:

Abaixo segue ilustrado um diagrama de blocos.

Quando configurado para {c2,c3,c4}={5,50,500}, sua razão de controle (função de transferência de malha fechada) vale:

Abaixo segue a expressão matemática para a função de transferência de um Controlador PID para dados contínuos.

!$ D(w) = K_p + K_Dw + K_tw^{-1} !$

A equação condizente para um PID digital é:
