Foram encontradas 2.300 questões.
Considere que, em um dado circuito, a saída de uma porta lógica inversora TTL esteja sempre no nível lógico 1, quando deveria alternar, ao longo do tempo, entre os níveis lógicos 0 e 1. Com relação a essa situação, julgue o próximo item.
Uma causa possível para o comportamento irregular da referida porta lógica pode ser o fato de que a sua entrada está flutuando, uma vez que uma entrada TTL flutuando é como se estivesse permanentemente em nível lógico zero. A flutuação da entrada pode ser em razão de ter sido aplicada uma solda fria no pino de entrada da porta e, por isso, ele não está efetivamente conectado ao circuito.
Provas
Com relação a ondas eletromagnéticas, julgue o item seguinte.
Uma onda eletromagnética é constituída de um campo elétrico e de um campo magnético, ambos variantes no tempo e perpendiculares à direção de propagação da onda.
Provas

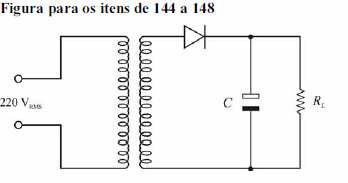

Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 VRMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.
No secundário do novo transformador, haverá uma tensão de pico a pico de aproximadamente 44 V, que se pode medir usando um osciloscópio.
Provas
Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 VRMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.
Com o novo transformador, o diodo retificador será submetido a uma tensão reversa de pico máxima inferior a 22 V.
Provas
A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12
, com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Se, por um erro, for conectada ao circuito uma carga RL de 6 , em vez de 12, a tensão aplicada a essa carga terá um valor médio maior que 12 V e apresentará oscilação (ripple) menor que 100 mV.
Provas
A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Caso, devido a uma solda fria, um dos terminais do capacitor não apresente contato elétrico efetivo com o restante do circuito, então a tensão aplicada à carga RL será uma tensão senoidal retificada em onda completa, com tensão máxima menor que 12 V.
Provas
A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.
Se a tensão na entrada da fonte diminuir de 220 VRMS para 200 VRMS, a tensão aplicada à carga terá um valor médio menor que 12 V e apresentará oscilação (ripple) maior que 100 mV.
Provas
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
Entre as ações que podem ser executadas para diminuir a ocorrência de solda fria estão as seguintes: garantir o aquecimento adequado da solda e da trilha na placa de circuito impresso; limpar adequadamente os terminais dos componentes e as trilhas de circuito impresso, retirando sujeira ou oxidação.
Provas
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
Ao se soldar um componente eletrônico a uma placa de circuito impresso, se ocorrer a chamada solda fria, poderá não ser estabelecido um contato elétrico efetivo entre o terminal do componente eletrônico e a placa de circuito impresso, causando um mau funcionamento do circuito.
Provas
Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.
O tipo de solda mais apropriado para soldagem de componentes eletrônicos é a que tem a seguinte composição: 30% de estanho e 70% de chumbo.
Provas
