Foram encontradas 2.300 questões.
Considere que um voltímetro usado para medir a tensão em uma tomada da rede elétrica tenha indicado 220 V, em valor RMS. A partir dessa situação, julgue o item seguinte.
Se a tensão na rede for perfeitamente senoidal, então a tensão pico-a-pico dessa rede é inferior a 600 V.
Provas

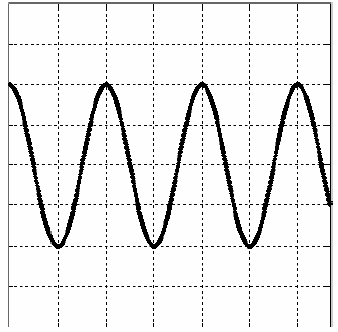

A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.
A tensão pico-a-pico da onda senoidal é igual a 8 V.
Provas
A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.
A frequência da onda senoidal é igual a 25 Hz.
Provas
Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.
É possível testar se um diodo retificador está funcionando de forma correta, com o uso de um multímetro apropriado, identificando-se o catodo e o anodo do diodo; colocando-se o multímetro no modo de medida de resistência; colocando-se a ponta de prova do multímetro com maior potencial no catodo e a ponta com menor potencial no anodo (nessa situação, deve haver condução); invertendo-se as pontas com relação às posições no catodo e anodo. Se, nessa nova condição, não houver condução, então o diodo está funcionando de forma correta e o catodo e o anodo terão sido identificados corretamente.
Provas
Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.
No teste de um transistor PNP por meio de um multímetro adequado, ajustado no modo de medida de resistência, quando a ponta de prova com maior potencial estiver tocando a base e a outra estiver tocando o emissor ou o coletor, a resistência medida deve ser pequena.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosCircuitos com Amplificadores e com conversores de dados
Se o amplificador no circuito da figura II estiver sendo alimentado com tensões de +12 V e –12 V, então o circuito funcionará como um amplificador linear enquanto a tensão de saída estiver variando entre –14 V e +14 V.
Provas
No circuito da figura I, para diminuir o efeito da tensão de offset devido às correntes de polarização, é correto inserir, entre a entrada inversora e o terra, um resistor que tenha valor igual à resistência resultante da combinação em paralelo dos resistores R1 e R2.
Provas
Se, por um erro de montagem, o pino de alimentação negativa do amplificador operacional do circuito da figura II for conectado ao terra, então o circuito não funcionará corretamente para tensões de entrada negativas.
Provas
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
A impedância de entrada do circuito na figura I é igual à resistência do resistor R1.
Provas
Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.
Com base na figura I, é correto afirmar que, se a resistência do resistor R2 for maior que a resistência do resistor R1, o circuito é adequado para funcionar como um amplificador inversor.
Provas
