Foram encontradas 2.300 questões.
Julgue o item que se segue, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas - A, B, C e D - e uma saída - S.
É possível implementar circuitos lógicos que funcionem de acordo com a tabela verdade utilizando-se apenas portas lógicas NAND de duas entradas.
Provas
No que se refere ao circuito elétrico acima, julgue os itens subsequentes.
A potência dissipada no resistor de 2 kΩ pode ser medida corretamente por meio do seguinte procedimento: conecta-se um amperímetro em paralelo ao resistor; anota-se o valor indicado; conecta-se um voltímetro em série com resistor; anota-se o valor indicado; divide-se o resultado obtido com o voltímetro pelo resultado da medida com o amperímetro.
Provas

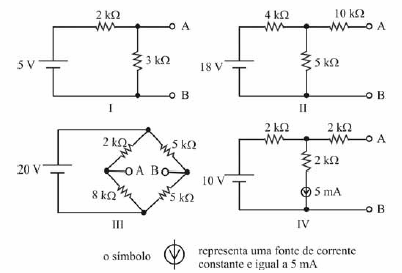

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para um circuito que contém apenas fontes de tensão constante e resistores lineares, é possível determinar, experimentalmente, a tensão e a resistência de Thevenin entre dois pontos por meio do seguinte procedimento: mede-se a tensão entre os dois pontos, por exemplo, com um voltímetro de alta impedância de entrada; para medir a resistência equivalente de Thevenin, conecta-se uma resistência variável entre os pontos em que se deseja calcular o equivalente; ajusta-se o valor dessa resistência até se obter uma queda de tensão igual ao dobro da tensão de Thevenin medida inicialmente. O valor ajustado da resistência é, então, igual à resistência de Thevenin.
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
O circuito na figura IV apresenta Vth = 5 V e Rth = 10 kΩ .
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para o circuito da figura III, Vth = 6 V e Rth = 3,1 kΩ
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
No circuito da figura II, Vth = 10 V e
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para o circuito na figura I, Vth = 3 V e Rth = 1,2 kΩ
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Em um circuito elétrico composto apenas por uma malha fechada constituída por uma conexão em série de uma fonte de tensão de valor E e dois resistores com resistências R1 e R2, IN vista dos terminas do resistor R2 depende apenas da resistência R1 e do valor E da fonte de tensão.
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
Para se obter IN experimentalmente, com o uso de um amperímetro, a fonte deve ser mantida em funcionamento normal e a medida deve ser realizada ligando-se, entre os dois pontos de interesse, o amperímetro em série com um resistor de resistência não nula.
Provas
As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.
O circuito equivalente de Norton pode ser obtido a partir do circuito equivalente de Thevenin utilizando-se técnicas de transformação que dependem da tensão e da resistência equivalentes de Thevenin.
Provas
