No projeto de instalações elétricas, nas etapas de cálculo de demanda e dimensionamento de condutores em uma instalação elétrica, é necessário saber analisar a potência e a corrente de motores. Os dados de placa de um motor de indução trifásico são apresentados abaixo. Com base nessas informações, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.


Potência nominal (mecânica): 10 cavalo-vapor.
Rendimento: 0,90.
Fator de potência: 0,80.
Tensão nominal (tensão de linha): 380 V.

( ) A potência elétrica ativa corresponde a 7,36 kW.
( ) A potência elétrica aparente pode ser calculada por S = (10 ∙ 736)⁄(0,8) VA.
( ) A corrente nominal pode ser calculada por I = (10 ∙ 736)⁄(0,8 ∙ 0,9 ∙ 380) A.
( ) A potência reativa consumida possui característica indutiva.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

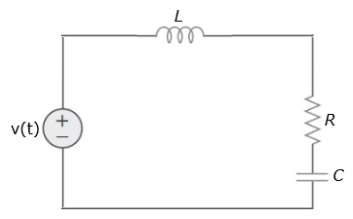

Considere a aplicação da análise no domínio da frequência através da transformada de Laplace no circuito em corrente alternada apresentado na imagem. As condições iniciais de tensão e corrente nos elementos são iguais a zero, e a tensão v(t) no domínio s é representada por V(s). Assinale a alternativa que apresenta, respectivamente, as expressões que caracterizam a corrente e a tensão no indutor L no domínio s.

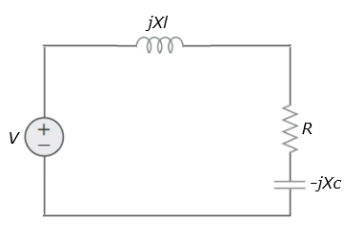

A imagem abaixo apresenta um circuito de corrente alternada em regime permanente com as seguintes características: V = 100 ∠ 0⁰ V; Xl = 10 Ohms; R = 8 Ohms; Xc = 4 Ohms. Sendo assim, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.




( ) A magnitude do fasor da corrente no circuito é 10 A.
( ) O ângulo do fasor da corrente está adiantado em relação ao ângulo do fasor da tensão.
( ) A potência ativa consumida no circuito é 800 W.
( ) O fator de potência do circuito é igual 0,8, com característica indutiva.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

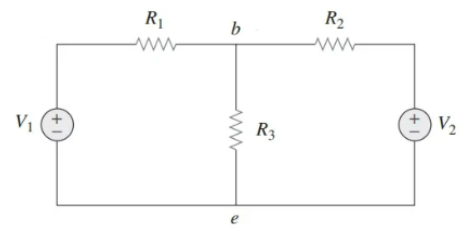

A imagem abaixo apresenta um circuito de corrente contínua com as seguintes características: V₁ = 15 V; V₂ = 27,5 V; R1 = 10 ohms; R₂ = 2,5 ohms. Sendo a resistência R₃ uma carga que pode ser substituída, analise as assertivas abaixo referentes à aplicação de circuitos equivalentes de Thévenin e Norton entre os nós “b” e “e”:






I. A resistência no circuito equivalente de Thévenin é igual 2 Ohms.

II. A resistência no circuito equivalente de Norton é diferente da resistência equivalente no circuito equivalente de Thévenin.

III. A tensão no circuito equivalente de Thévenin é igual a 12,5 V.

IV. A corrente no circuito equivalente de Thévenin é igual a 12,5 A.

Quais estão corretas?

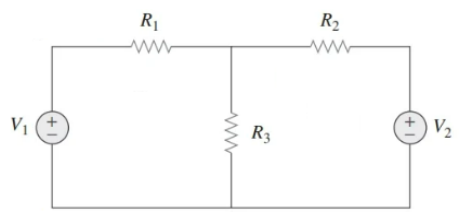

A imagem abaixo apresenta um circuito de corrente contínua com as seguintes características: V₁ = 10 V; V₂ = 20 V; R₁ = 10 ohms; R₂ = 5 ohms; R₃ = 10 ohms. Qual é a queda de tensão no resistor R₃?

Sobre as sondagens do tipo SPT (Standard Penetration Test), é INCORRETO afirmar que:

A NBR 12208/2020 apresenta como requisito geral para instalação de sistemas de bombeamento de esgoto um estudo de viabilidade técnica, financeira e econômica. Nele, estão considerados os itens abaixo:

1. Energia elétrica.
2. Construção, monitoramento e inspeção.
3. Custos de paralização pela não operação dos sistemas de recalque.
4. Manutenção.
5. Fiscalização.


O resultado da somatória dos números correspondentes às afirmações corretas é:

Vigas de concreto armado são essencialmente elementos de concreto reforçados por barras de aço em diversas posições. Essas barras de aço possuem denominações específicas, como armaduras longitudinais de tração, armaduras transversais (estribos), armaduras de pele, porta-estribos, entre outras. Sobre o assunto, analise as assertivas abaixo:


I. De acordo com a NBR 6118/2023, as armaduras de pele, também conhecidas como armaduras de costela, devem ser calculadas com base nos momentos fletores atuantes e na posição da linha neutra.

II. O espaçamento mínimo livre entre as faces das barras da armadura longitudinal de tração depende do tipo de brita empregado no concreto.

III. O espaçamento mínimo entre estribos deve ser o suficiente para permitir a passagem do vibrador, garantindo bom adensamento.



Quais estão corretas?

Uma viga de concreto armado, com seção transversal retangular e submetida à flexão, possui uma posição da linha neutra (distância da fibra mais comprimida de concreto até o ponto de deformação e tensão nula) que precisa ser determinada especificamente. Para calcular a posição da linha neutra de uma viga de concreto armado, é necessário conhecer:

A seção transversal retangular de uma viga de concreto armado, submetida a um momento fletor crescente, passa por três níveis de deformação, denominados estádios, os quais determinam o comportamento da peça até sua ruína. Partindo disso, relacione a Coluna 1 à Coluna 2.


Coluna 1
1. Estádio I.
2. Estádio II.
3. Estádio III.


Coluna 2
( ) O diagrama de tensão normal ao longo da seção é linear.
( ) A distribuição de tensões no concreto é considerada como um diagrama parábola-retângulo.
( ) Considera-se que a tensão de compressão no concreto é linear e apenas o aço resiste aos esforços de tração.
( ) Não há fissuras visíveis.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
