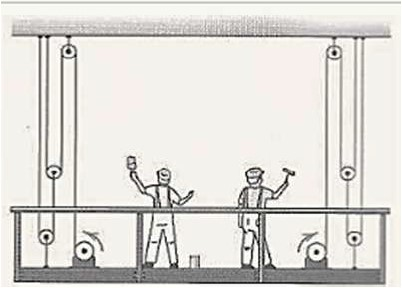

O andaime ilustrado pesa 2000 N. Os dois guinchos suportam a mesma carga. A tração no cabo do guincho é igual a:

Um transformador de 5 kVA, 220/380 V, 50 Hz, é ligado a uma fonte de 60 Hz com tensão ajustável. Qual é o máximo de tensão que pode ser ajustado na fonte sem o fluxo magnético não ultrapasse o valor nominal, considerando que o isolamento da bobina suporta até 300 V.

Um gerador trifásico com tensões equilibradas e simétricas, conectado em Y, possui tensão em uma de suas fases igual a 300 cos(1000t+70°) V. Ao ser conectado a uma carga trifásica balanceada, conectada em delta, produz uma corrente de linha igual a 2 cos(1000t+10º) A. A potência instantânea trifásica fornecida pelo gerador é:

Uma instalação cuja potência útil total é P tem fator de potência calculado 0,5 em atraso. Qual o valor da potência reativa do banco capacitivo que deve ser conectado à instalação para que o fator de potência total do conjunto seja elevado para 0,8 em atraso? Considere: raiz de 2 = 1,41; raiz de 3 = 1,73; raiz de 5 = 2,23.

A respeito do dimensionamento do condutor neutro, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Em um circuito trifásico com neutro, quando a taxa de terceira harmônica e seus múltiplos for superior a 33%, a seção do condutor neutro pode ser superior a dos condutores de fase;

( ) No dimensionamento de um circuito trifásico com neutro, pelo critério da capacidade de condução de corrente, quando a corrente nos condutores de fase contém componentes harmônicas de ordem três e múltiplos numa taxa superior a 15%, deve ser considerado "fator de correção devido ao carregamento do neutro";

( ) Num circuito trifásico com neutro cujos condutores de fase tenham uma seção igual ou superior a 16 mm2, a seção do condutor neutro pode ser inferior à dos condutores de fase se o circuito for presumivelmente equilibrado, em serviço normal;

( ) Quando a seção do condutor neutro for inferior à dos condutores de fase, é necessário prever detecção de sobrecorrente no condutor neutro, adequada à seção desse condutor. Porém, para circuitos onde a potência transportada for distribuída tão uniformemente quanto possível entre as diferentes fases, e o condutor neutro estiver protegido contra curtos-circuitos pelo dispositivo de proteção dos condutores de fase, esta proteção pode ser omitida.

Um circuito CC é representado por seu equivalente de Norton composto por uma fonte de corrente de 2 A e uma resistência de 40 ohms. Sobre este equivalente:

I.O equivalente de Thévenin para o mesmo circuito é uma fonte de tensão de 80 V em série com uma resistência de 20 ohms.

II.A máxima potência possível a ser transferida pelo equivalente é de 40 W, quando o mesmo é conectado a uma carga de 40 ohms.

III.A potência dissipada em uma resistência de 10 ohms alimentada pelo equivalente é igual a 25,6 W.

IV.Quando o equivalente de Norton dado se associa em paralelo com um equivalente de Thévenin de 20 V em série com uma resistência de 40 ohms, isso resulta em um novo equivalente de Thévenin com tensão 60 V em série com uma resistência de 20 ohms.

Está CORRETO apenas o que se afirma em:

Dentro de uma indústria existe uma carga trifásica que consome 5 kW com fator de potencia 0,8 indutivo e que precisa ser alimentada com 380 V, mas a única alimentação é 220 V trifásica. A solução adotada para o problema é a utilização de um banco de transformadores monofásicos de 220/380 V. O fornecedor de equipamentos dessa indústria possui os seguintes transformadores monofásicos:

Transformador 1: 220/220 V de 2,5 kVA

Transformador 2: 220/380 V de 1,5 kVA

A escolha certa dos três transformadores e a ligação trifásica, para atender os requisitos dados no enunciado será do:

Duas cargas trifásicas com impedância Z por fase são ligadas, respectivamente, em triângulo e em estrela. Ambas estão conectadas aos terminais A, B e C de um gerador trifásico, ligado em estrela, com tensão de fase V_F. Desprezando-se as impedâncias dos fios, a corrente de linha que sai dos terminais do gerador será:

Um circuito em corrente alternada é formado por uma fonte de tensão conectada diretamente a uma associação paralela entre um resistor R e um indutor cuja reatância indutiva é X_L. Foram conectados ao circuito: um voltímetro para medir a tensão da fonte V_f = 250 V; um amperímetro para medir a corrente total que sai da fonte I_f = 2,0 A; e um wattímetro para medir a potência ativa total da associação P_total = 400 W. Nessas condições, os valores de R e X_L em ohms são, respectivamente:

Uma máquina de corrente contínua de imãs permanentes, gira a 2500 RPM quando está em vazio e 2000 RPM quando atende carga nominal. Assinale a alternativa com a regulação de velocidade dessa máquina:
