A finalidade básica da infografia é

A associação de resistores é muito comum em vários sistemas, quando queremos alcançar um nível de resistência em que somente um resistor não é suficiente. Qualquer associação de resistores será representada pelo Resistor Equivalente, que representa a resistência total dos resistores associados. A resistência equivalente de uma associação em paralelo de resistores será

No teste de um pre-amplificador de áudio, aplicou-se na entrada um sinal senoidal de 1 kHz e 100 mV (pico a pico). Na carga conectada na saída mediu-se uma tensão de pico a pico de 1 V. Nesse caso, o ganho de tensão, em dB, vale

Assinale a alternativa que relaciona corretamente os conceitos de áudio e seus significados.

Conceito	Significado
I. Harmônico II. Altura III. Grave IV. Agudo	a. Sinal sonoro de frequência baixa. b. Sinal sonoro de frequência alta. c. Múltiplo da frequência dominante de um sinal sonoro. d. Frequência do sinal sonoro.

I

II

III

IV

Caixa acústica com sistema bass reflex tem como propriedade:

Em sistemas de sonorização de pequenos ambientes, a propagação das ondas acústicas provenientes de diferentes caixas acústicas deve ocorrer em fase, isto é, o cone de todos os alto-falantes deve se movimentar para frente e para trás em sincronismo. Para isso, é necessário que

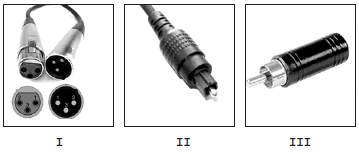

Identifique os conectores abaixo.

I

II

III

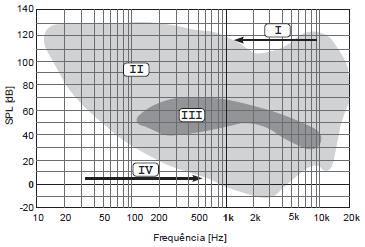

Analise a figura abaixo.

Dado: SPL (dB) = sound pressure level

As regiões I, II, III e IV representam:

I

II

III

IV

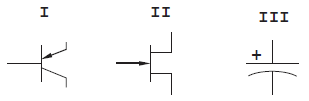

Identifique os símbolos abaixo.

I

II

III

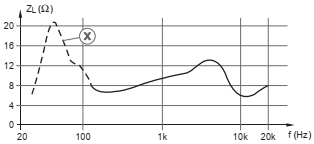

A figura abaixo representa o comportamento de um determinado alto-falante eletrodinâmico de bobina móvel.

A impedância nominal do alto-falante e o fenômeno indicado por X são, respectivamente,
