Um cliente solicitou o envio de um projeto mecânico para apresentar aos diretores da empresa. Para evitar a modificação do projeto, o projetista selecionou uma extensão de arquivo que não permite o acesso direto a arvore do projeto, mas permite a abertura em software 3D e a visualização do projeto.

Assinale a opção que indica a extensão utilizada pelo projetista.

Os ferramentais de forjamento a quente representam uma parcela significativa dos custos de operação. Portanto, o projeto das matrizes deve considerar os fatores críticos do processo, como temperatura, atrito e distribuição de tensões.

Com base no projeto de matrizes de forjamento a quente, assinale a opção correta.

O processo de usinagem por retífica é uma operação de acabamento empregada para obter alta qualidade superficial e dimensional.

Com relação ao processo de retificação, assinale se as afirmativas a seguir são verdadeiras (V) ou falsas (F):

( ) os rebolos são ferramentas abrasivas com múltiplas arestas de corte
( ) o balanceamento do rebolo incorreto aumenta o desgaste do rebolo, mas não interfere na qualidade dimensional da peça retificada.
( ) a queima por retífica é resultado da alta concentração de calor localizada, causada pela utilização de parâmetros de corte inadequados e falta de lubrificação.
( ) a queima por retífica modifica as características metalúrgicas do material na região afetada, podendo levar ao surgimento de trincas e consequente falha do componente.

As afirmativas são, respectivamente,

O dimensionamento de uma viga envolve a análise de diferentes carregamentos presentes, os quais devem ser considerados para correta seleção do material e da geometria da seção transversal.

Considerando uma viga de seção retangular, analise os itens a seguir em relação aos esforços internos:

I. as tensões normais de flexão são nulas no eixo neutro e máximas na superfície (superior e inferior) e variam linearmente.
II. as tensões normais de flexão são máximas no eixo neutro e nulas na superfície (superior e inferior) e variam linearmente.
III. as tensões de cisalhamento são máximas no eixo neutro e nulas na superfície, sendo distribuídas na forma de uma parábola.
IV. as tensões de cisalhamento são nulas no eixo neutro e máximas na superfície, sendo distribuídas na forma de uma parábola.
V. a tensão de cisalhamento para uma viga de geometria retangular é 1,5 vezes maior que a tensão média de cisalhamento.

Está correto o que se afirma em

O conhecimento do tipo de ajuste durante a montagem de um eixo sobre um rolamento é essencial para seleção do método de montagem.

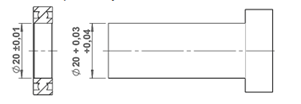

Considere os respectivos ajustes do eixo e do rolamento.



Com base no desenho supracitado, é correto afirmar que

O tratamento termoquímico de nitretação é caracterizado por obter uma camada superficial de alta dureza a qual afere alta resistência ao desgaste ao material tratado.

Em relação ao tratamento superficial de nitretação, analise os itens a seguir e assinale (V) para verdadeiro ou (F) para falso.

( ) a profundidade da camada nitretada é dependente unicamente do tempo do processo.
( ) a profundidade da camada nitretada não depende da temperatura do processo.
( ) a nitretação promove tensões residuais compressivas na superfície melhorando a resistência à fadiga do material tratado.
( ) a camada nitretada é constituída de uma camada de difusão. Ainda pode existir ou não, a presença de uma camada de compostos, também chamada de camada branca.

As afirmativas são, respectivamente,

As curvas Tensão x Deformação dos materiais metálicos permitem a obtenção de propriedades mecânicas importantes para a elaboração de projetos mecânicos.

Considere a curva Tensão x Deformação ilustrada a seguir, a qual não apresenta visivelmente o limite de escoamento do material.



Assinale a opção que apresenta a metodologia correta para determinação da tensão de escoamento do material.

A curva S-N ou curva de Wöhler relaciona o número de ciclos suportado por um material para uma tensão específica, podendo ser utilizada para determinar o limite de resistência à fadiga do material.

Com base na curva S-N, analise os itens a seguir e assinale (V) para verdadeira ou (F) para falsa.

( ) o limite de resistência à fadiga representa as dimensões máximas da trinca antes da ruptura do material.
( ) o limite de resistência à fadiga representa o número de ciclos máximos antes da ruptura do material.
( ) o limite de resistência à fadiga representa o valor de tensão no qual o material terá uma vida infinita.
( ) a vida em fadiga é a quantidade de ciclos que um material suporta para uma determinada tensão.
( ) a vida em fadiga é a quantidade de ciclos que o material suporta independente da tensão aplicada.

As afirmativas são, respectivamente,

Durante o projeto de uma viga estrutural, após a determinação dos esforços presentes na estrutura, foi aplicado um fator de segurança = 2,5 em relação à tensão de escoamento.

Com base na descrição acima, o que significa o fator de segurança e o que representa o valor 2,5.

Durante o projeto de estruturas metálicas é fundamental determinar os esforços em que a estrutura está submetida para garantir a sua funcionalidade e segurança.

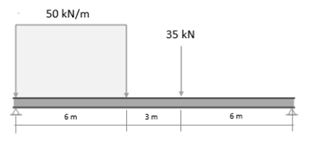

Considere o diagrama de corpo livre da viga ilustrada a seguir.



A viga possui uma geometria retangular com seção transversal de 100 x 50 mm e é fabricada a partir do aço ASTM A36 com tensão de escoamento 250 MPa.

A partir dos dados acima, é correto afirmar que
