Com respeito a conversores A/D, considere as três afirmativas abaixo.

I – O conversor tipo dupla-rampa é mais econô-mico que o tipo flash.
II – O número de bits do conversor é necessaria-mente uma potência de 2.
III – Num circuito amostrador, evita-se o “aliasing” fazendo-se filtragem analógica antes do conversor A/D.

Um engenheiro eletrônico pegou duas fontes de alimentação DC reguladas, com valores fixos de 8V e 5V. Colocando uma contra a outra, obteve o valor fixo de 3V, a que desejava para alimentar um circuito que consome cerca de 1A. Quando tudo foi ligado, surgiram variações na tensão de 3V. Verificou-se que com a carga ligada, a fonte de 5V perdia a regulação. Uma forma simples de se resolver o problema é colocar:

Um engenheiro eletrônico está preparando um circuito integrado tipo PLA (Programabla Logic Array) para programação. Considere as três afirmativas abaixo.

I – Qualquer programação pode ser feita em 2 níveis (plano AND seguido de plano OR, ou vice versa).
II – Não é possível programação de função XOR.
III –O tempo necessário para estabilização da saída após a entrada se estabilizar é independente da função programada.

Um técnico está instalando um conjunto de 10 computadores para uma empresa. Os computadores serão usados como servidores, para diversas aplicações que requerem alta confiabilidade. Considere as três afirmativas abaixo:

I – É recomendável monitorar a temperatura da CPU dos computadores, pois podem ocorrer problemas com o dissipador.

II – É recomendável monitorar o estado de funcionalidade dos serviços com software tipo “watch-dog”, externo aos servidores instalados.

III – É recomendável monitorar a iluminação da sala o de ficam os servidores.

Um técnico está instalando um sistema de iluminação programável, comandado por painel computadorizado. O painel permite comando de intensidade da luz, e também programação de tempo de luz acesa ou apagada. A programação do painel pode ser armazenada e recuperada quando o painel conecta-se a um computador via USB. Considere as três afirmativas abaixo.

I – Pode-se fazer backup dos programas de iluminação como arquivos no computador.
II – O software executado pelo computador é necessariamente orientado a objetos.
III – O computador necessariamente usa sistema operacional Windows.

A tecnologia de conversor AD a seguir que opera com maior velocidade é:

Com respeito a retificadores a diodo, com capacitor de filtragem e carga, avalie as três afirmações a seguir:

I – O ripple de tensão no retificador de meia onda é necessariamente maior que o do retificador de onda completa.

II – Para se fazer uma fonte de tensão regulada a partir do retificador e filtro, é necessário que a tensão regulada seja inferior à tensão mínima na saída do retificador + filtro.

III – Para aumentar a potência na carga, pode-se substituir os diodos por diodo zener.

Um técnico está projetando um circuito para sensorear a temperatura de três pontos e enviar seus valores por porta USB para um computador. O componente central desse circuito é o:

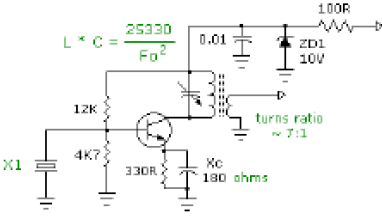

O circuito abaixo é um oscilador a cristal.

Avalie as três afirmações abaixo.

I – A impedância da carga praticamente não influencia na frequência do oscilador.
II – A frequência do oscilador é determinada pelo cristal.
III – O oscilador a cristal tem boa estabilidade de frequência, perdendo apenas em estabilidade para os osciladores atômicos.

Um engenheiro eletrônico está desenvolvendo um circuito baseado em DSP (Digital Signal Processor), para efetuar filtragem de áudio em tempo real. Considere as três afirmativas abaixo.

I – O DSP é necessariamente programado usando a linguagem C.

II – Para funcionar adequadamente, o circuito completo deve ter os seguintes elementos: DSP, filtro analógico, conversor AD e conversor DA.

III – O barramento de dados do DSP necessariamente tem o mesmo número de bits que o AD e o DA.
