Com respeito a relés, considere as três afirmativas abaixo.

I – Um relé diferencial pode ser usado para cortar a alimentação de um motor no caso de fuga de corrente para a terra.
II – Um relé alimentado por 127VAC pode interromper uma alimentação de 220VAC.
III –A corrente que um relé interrompe pode ser muito maior que a corrente necessária para alimentá-lo.

Um engenheiro montou um circuito composto exclusivamente de resistores, capacitores e indutores. Considere as três afirmativas abaixo.

I – A equação dinâmica do circuito não possui pólos no com parte real positiva.

II – Em regime permanente senoidal, a impedância dos indutores é calculada como sL, e dos capacitores é calculado como 1/sC, sendo que s=jω.

III – Os indutores necessariamente são compostos por fios enrolados para o mesmo lado.

Um circuito que gera uma corrente constante, independente do valor da carga é chamado de:

Um engenheiro eletrônico está instalando um aparelho de rádio amador, cabo de antena e antena. Após a instalação, mediu o ROE (Relação de Onda Estacionária), e verificou que estava no valor 2,1. O procedimento que pode ser adotado para tornar o valor do ROE mais adequado é:

Um técnico foi instruído a ligar um gerador de energia AC trifásico em paralelo com uma fábrica, que está alimentada pela rede pública de energia. O procedimento correto para a ligação é:

Avalie as afirmativas a seguir, relativas a amplificadores de potência:

I – Um amplificador classe A tem eficiência inferior a um amplificador classe B.

II – Um amplificador classe B tende a ter problema de crossover; para resolver esse problema uma solução é fazer o amplificador ser classe AB; dessa forma perde-se um pouco de eficiência, mas diminui-se a distorção.

III – Um amplificador a válvula é necessariamente mais eficiente que um amplificador a transistor.

Uma fábrica joga um efluente líquido num rio. Há um sensor que indica o volume de efluente emitido na última hora. Segundo a lei vigente, se, ao longo do mês, todas as medidas forem inferiores a 10 litros, a fábrica paga R$ 1.000,00 de taxa ambiental. Se ocorrerem medidas maiores que 10 litros, a taxa ambiental é acrescida de um fator de acordo com as seguintes regras:

· Para cada medida maior que 10 litros e menor que 100 litros, o acréscimo de taxa ambiental é de R$ 10.000,00.

· Para cada medida maior que 100 litros, o acréscimo de taxa ambiental é de R$ 100.000,00.

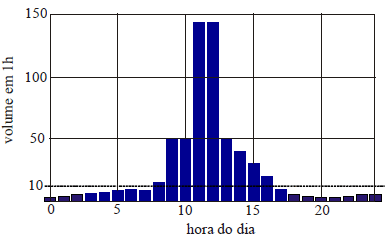

Num mês de 30 dias, a fábrica ficou 29 dias com todas as medidas menores que 10 litros. Um dia ocorreu fluxo conforme o gráfico abaixo.

A taxa ambiental da fábrica nesse mês foi de:

Um engenheiro instalou um gerador de AC baseado num motor a diesel, ligado a um dínamo. O gerador é usado numa fábrica, para alimentar basicamente motores elétricos (isto é, uma carga fortemente indutiva). Considere as três afirmativas a seguir:

I – Pode-se corrigir o fator de potência acrescentando-se um banco de capacitores em paralelo com a carga.
II – Se as cargas elétricas forem não lineares, aparecem frequências harmônicas na rede elétrica.
III – Somente se pode ligar o gerador a motores trifásicos.

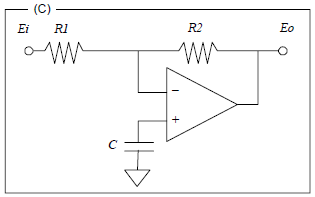

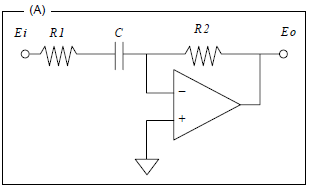

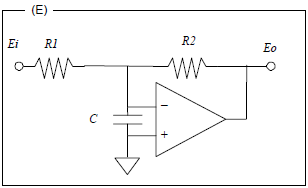

Assinale a opção que corresponde a um circuito de ganho infinito na frequência zero e ganho finito na frequência infinita.

Um amplificador operacional precisa gerar uma quantidade de corrente na carga que ultrapassa sua capacidade. Esse problema pode ser resolvido como segue:
