Uma empresa distribuidora de energia acompanha sistematicamente os níveis de perdas no seu sistema elétrico, como medida para orientar a tomada de decisão no sentido de minimizar desperdícios de energia elétrica. Assinale a opção que mostra um local da rede ou equipamento que não apresenta perdas técnicas para o sistema de distribuição de energia elétrica da concessionária.

Provas

Questão presente nas seguintes provas

176471 Ano: 2004
Disciplina: Legislação Específica das Agências Reguladoras
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

ANEELPRODIST: Procedimentos de Distribuição de Energia Elétrica

As concessionárias devem apurar os indicadores de continuidade de energia elétrica relativos aos seus sistemas elétricos e enviá-los à ANEEL. A respeito desse assunto, assinale a opção correta.

A

Falha nas instalações da unidade consumidora que não cause interrupção em instalações de terceiros não deve ser computada para efeito de cálculo do indicador desligamento equivalente por unidade consumidora (DEC).

B

Somente interrupções com duração superior a 10 minutos devem ser consideradas para efeito de apuração dos indicadores de continuidade.

C

Considere a situação em que ocorre falha de energia elétrica em razão de obras de interesse exclusivo do consumidor e que afete somente sua unidade consumidora. Nessa situação, a falha deve ser levada em conta no cálculo do indicador DEC somente se os tipos de serviços elétricos na obra forem comunicados à ANEEL.

D

Unidades consumidoras situadas em áreas não-contíguas de atendimento da concessionária poderão ser agrupadas formando um único conjunto para cálculo do indicador DEC.

E

Em geral, redes secundárias atendidas por circuitos de distribuição subterrâneos proporcionam maiores DECs do que circuitos de distribuição aérea. Uma justificativa para isso é o fato de haver maior número de desligamentos programados nos circuitos de distribuição subterrâneos.

Provas

Questão presente nas seguintes provas

176467 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Em um determinado dia da semana, uma rede de distribuição secundária, em um certo ponto do sistema elétrico, apresentou um “afundamento momentâneo de tensão”. Acerca dessa ocorrência, assinale a opção correta.

A

Esse evento é caracterizado por redução momentânea do valor eficaz da tensão no ponto, ocorrendo redução a valores abaixo de 90 % da tensão nominal de operação, durante intervalo inferior a 3 s.

B

A rede de energia elétrica no local foi submetida a um desligamento temporário, de rápida duração.

C

Ocorreu um curto-circuito temporário no local, seguido de desligamento da rede elétrica e de imediato religamento.

D

Provavelmente, houve no local partida simultânea de dois motores de indução em gaiola com potência nominal de cada motor inferior a 2 kVA.

E

Provavelmente, foi conectado um banco de capacitores ligado em estrela, ocorrendo em seguida, abertura da conexão entre o centro-estrela do banco e a terra.

Provas

Questão presente nas seguintes provas

176466 Ano: 2004
Disciplina: Legislação Específica das Agências Reguladoras
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

ANEELResoluções da ANEEL

Para efeito de fornecimento de energia elétrica, são classes para a aplicação de tarifas, exceto

Provas

Questão presente nas seguintes provas

176465 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

A qualidade da energia elétrica suprida a uma carga pode ser caracterizada por um conjunto de parâmetros relacionados às grandezas tensão e corrente. Todos abaixo são parâmetros para aferir a qualidade da tensão, com exceção do(a)

Provas

Questão presente nas seguintes provas

176458 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Sistemas Elétricos de Potência

Leia o texto abaixo para responder à questão.

(Charles A. Gross. Power system analysis. 2ª ed.

Nova Iorque: John Wiley & Sons, 1986, p. 338, com adaptações)

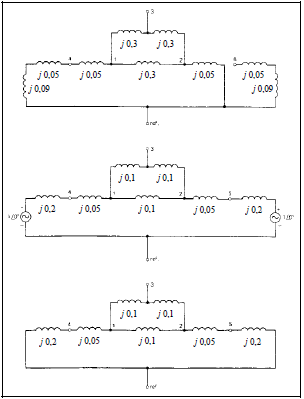

A figura acima mostra os circuitos de seqüências positiva, negativa e zero, com impedâncias em p.u., de um sistema elétrico trifásico que possui as barras 1, 2, 3, 4 e 5, dois geradores trifásicos, dois transformadores trifásicos e três linhas de transmissão trifásicas.

Na hipótese da ocorrência de um curto-circuito faseterra na barra 3 do sistema elétrico citado no texto acima, é correto afirmar que

A

os três circuitos de seqüência deverão ser conectados em paralelo.

B

a impedância equivalente do circuito de seqüência positiva, em p.u., será igual à impedância equivalente do circuito de seqüência negativa, em p.u.

C

a corrente no neutro do gerador conectado à barra 5, em p.u., será igual à corrente de seqüência negativa no mesmo gerador, em p.u.

D

as correntes de seqüência negativa nos dois transformadores, em p.u., serão diferentes.

E

a corrente de seqüência zero será nula, em razão da descontinuidade elétrica na barra 5 de um dos circuitos de seqüência.

Provas

Questão presente nas seguintes provas

176454 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência

Leia o texto abaixo para responder à questão.

(Charles A. Gross. Power system analysis. 2ª ed.

Nova Iorque: John Wiley & Sons, 1986, p. 338, com adaptações)

A figura acima mostra os circuitos de seqüências positiva, negativa e zero, com impedâncias em p.u., de um sistema elétrico trifásico que possui as barras 1, 2, 3, 4 e 5, dois geradores trifásicos, dois transformadores trifásicos e três linhas de transmissão trifásicas.

Com relação à situação descrita no texto acima, é correto afirmar que

A

um dos dois transformadores possui um dos enrolamentos conectado em delta.

B

o ramo do sistema elétrico localizado entre as barras 1 e 4 é uma das linhas de transmissão.

C

as três linhas de transmissão estão conectadas em estrela.

D

cada um dos dois geradores do sistema está aterrado por meio de uma impedância de módulo igual a 0,09 p.u.

E

os dois geradores deverão possuir a mesma tensão nominal se eles possuírem a mesma potência nominal, pois as suas impedâncias, em p.u., são iguais.

Provas

Questão presente nas seguintes provas

176187 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Sistemas Elétricos de Potência

A matriz J mostrada acima, construída segundo a notação convencional da literatura técnica, é a matriz jacobiana simbólica utilizada em um estudo de fluxo de carga de determinado sistema elétrico que possui apenas quatro barras — 1, 2, 3 e 4 —, sendo elas apenas dos
tipos PV, PQ e de referência. Desse modo, é correto concluir que

Provas

Questão presente nas seguintes provas

176186 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Sistemas Elétricos de Potência

(William D. Stevenson Jr. Elementos de análise de sistemas de potência.

São Paulo: McGraw-Hill do Brasil, 1978, p. 320, com adaptações).

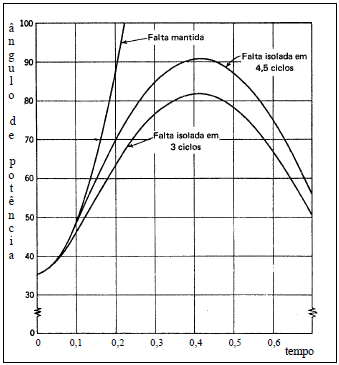

A figura acima mostra as curvas de oscilação do ângulo de potência (em graus) em função do tempo (em segundos) para um gerador de um sistema elétrico com freqüência de 60 Hz submetido a um curto-circuito trifásico em uma de suas linhas de transmissão em alta tensão. Então, o tempo máximo que um disjuntor teria para atuar isolando essa falta com rapidez suficiente para manter a estabilidade da máquina é de, aproximadamente,

Provas

Questão presente nas seguintes provas

176185 Ano: 2004
Disciplina: Engenharia Elétrica
Banca: ESAF
Orgão: ANEEL

Provas:

Especialista da ANEEL E
Provas ×

Sistemas Elétricos de PotênciaDefinições em SEP

Acerca da estabilidade de sistemas elétricos de potência, assinale a opção correta.

A

Quando se estuda a variação do ângulo de potência de um gerador síncrono causada por uma variação gradual de 5% da potência elétrica ativa fornecida por esse gerador, tem-se um caso de estudo de estabilidade transitória.

B

Em certo sistema elétrico, um aumento gradual de carga pode elevá-la a determinado patamar que não provoca a perda da estabilidade do sistema. Porém, um aumento súbito de carga que a eleve a um patamar inferior ao citado anteriormente pode provocar a perda da estabilidade do sistema.

C

Em geral, o limite de estabilidade estática de um sistema elétrico é menor que o limite de estabilidade transitória dele, pois esta refere-se a perturbações súbitas, portanto, rápidas, que causam menos impacto no sistema.

D

A equação de oscilação de um gerador síncrono envolve uma equação diferencial de primeira ordem, com o uso da derivada do ângulo de potência da máquina em relação ao tempo.

E

Imediatamente após a carga elétrica alimentada por um gerador síncrono ser aumentada subitamente, o eixo do gerador tende a acelerar e, com isso, aumentar o ângulo de potência da máquina. Assim, a potência elétrica fornecida pelo gerador aumenta, garantindo o balanço energético e, assim, a estabilidade dele.
