Um gerador síncrono trifásico de pólos lisos, reatância síncrona igual a 0,4 p.u. e resistência da armadura desprezível está conectado a um barramento infinito e opera em uma situação em que a sua tensão interna induzida é igual à sua tensão terminal, sendo ambas iguais a 1 p.u. Sabendo que o máximo ângulo de potência com que a máquina pode operar sem perder a estabilidade em regime permanente é igual a 30°, na condição operativa descrita, a máxima potência elétrica ativa, em p.u., que ela poderá fornecer ao barramento infinito é igual a

(Wilson Gonçalves de Almeida e Francisco Damasceno Freitas.

Circuitos polifásicos. Brasília: FINATEC, 1995, p. 149, com adaptações)

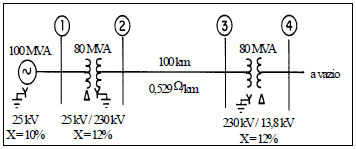

O sistema elétrico mostrado no diagrama unifilar acima operava a vazio, com tensão de 25 kV na barra 1, quando ocorreu um curto-circuito envolvendo as três fases na barra 4. Considerando como grandezas de base para o sistema p.u. a potência de 100 MVA e a tensão de linha de 13,8 kV na barra 4, assinale a opção correta acerca da situação descrita.

Na representação dos componentes do sistema elétrico para efeito de estudos de curto-circuito em redes de extra-alta-tensão, é comum que algumas simplificações sejam feitas nos modelos, sem que a precisão dos resultados seja demasiadamente prejudicada. Assinale a opção que não apresenta uma dessas simplificações geralmente usadas.

Os controles e os limites de operação geralmente empregados em programas de fluxo de carga não incluem o(s)

A expressão fluxo de carga linearizado, também conhecida como fluxo de carga CC, refere-se a um tipo de fluxo de carga

Nos estudos de curtos-circuitos, é comum a utilização da equação matricial acima, em que \(\overline{V}_a,\) , \(\overline{V}_b,\) e \(\overline{V}_c,\) são, respectivamente, os fasores de tensão nas fases “a”, “b” e “c” do sistema; \(\overline{V}0_a,\) , \(\overline{V}1_a,\) e \(\overline{V}2_a,\) são, respectivamente, os fasores de tensão de seqüências zero, positiva e negativa relativos à fase “a” do sistema; e a é o operador complexo de componentes simétricas. Sendo assim, em determinada situação em que, conhecidos os fasores \(\overline{V}_a,\) , \(\overline{V}_b,\) e \(\overline{V}_c,\) , calculou-se que \(\overline{V}0_a\) = 50∠0⁰ \(V\), \(\overline{V}1_a\) = 50∠30⁰ \(V\) e \(\overline{V}2_a\) = 80∠45⁰ V, é correto afirmar que

Nos estudos de fluxo de carga,

Os estudos de fluxo de carga são importantes no planejamento de ampliações e da determinação das condições ótimas de operação de um sistema elétrico de potência. Para que esses estudos sejam feitos, algumas informações a respeito do sistema devem ser fornecidas para que outras informações sejam obtidas. As informações geralmente obtidas de um estudo de fluxo de carga não incluem
