Nos sistemas elevatórios são utilizadas bombas para fornecimento de energia ao fluido para obtenção de maior pressão, velocidade, vazão ou atingir cotas elevadas. Para o dimensionamento, alguns dados são necessários, como por exemplo, as alturas, geométrica, de sucção e de recalque.

Assinale a alternativa correta em relação ao assunto.

De acordo com o Decreto 7217/2010, a União é responsável por elaborar, sob a coordenação do Ministério das Cidades, o Plano Nacional de Saneamento Básico (PNSB) e os planos regionais de saneamento básico.

Quanto à elaboração, revisão e avaliação desses planos:

1. serão avaliados anualmente.
2. serão elaborados e revisados sempre com horizonte de vinte anos.
3. serão revisados a cada quatro anos, até o final do primeiro trimestre do ano de elaboração do plano plurianual da União.

Assinale a alternativa que indica todas as afirmativas corretas.

Para os efeitos da Lei do Saneamento (Lei 11445/2007), são considerados alguns conceitos:

1. Saneamento básico: conjunto de serviços, infraestruturas e instalações operacionais.
2. Subsídios: ampliação progressiva do acesso de todos os domicílios ocupados ao saneamento básico.
3. Localidade de pequeno porte: vilas, aglomerados rurais, povoados, núcleos, lugarejos e aldeias, assim definidos pela Fundação Instituto Brasileiro de Geografia e Estatística (IBGE).

Assinale a alternativa que indica todos os conceitos corretos.

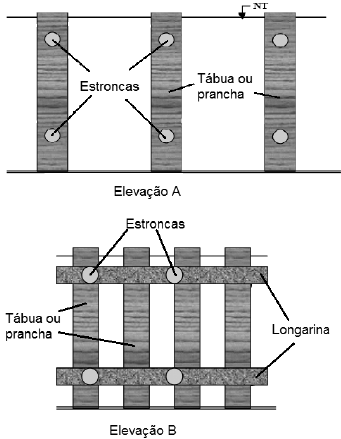

Na atividade de escavação, o escoramento de valas consiste na contenção lateral das paredes de solo, pela possibilidade de alteração da estabilidade de áreas adjacentes à área de escavação, evitando o desmoronamento.

Dentre os tipos de escoramento mais utilizados, são representadas abaixo duas elevações.

A nomenclatura usual para o tipo de escoramento representado na Elevação A e na Elevação B é, respectivamente:

De acordo com a Instrução Normativa no 5, de 26 de maio de 2017, do Ministério do Planejamento, Desenvolvimento e Gestão, é correto afirmar sobre os serviços prestados por cooperativas e instituições sem fins lucrativos:

No AutoCAD, para remover itens não utilizados, como definições de bloco e camadas do desenho, utiliza-se o comando:

Níveis são cotas altimétricas dos pisos, sempre em relação a uma determinada referência de nível (zero) pré-fixada pelo projetista.

Sendo assim, de acordo com as representações acima, assinale a alternativa correta.

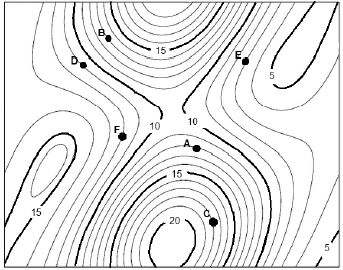

Para definir o sentido do fluxo das redes coletoras de esgoto é necessária a análise de projetos que contenham curvas de nível semelhante ao esquematizado abaixo.

Considerando que será instalada uma rede de esgoto (por gravidade) que deverá passar pelos pontos identificados em duas redes distintas, assinale a alternativa que considera os sentidos dos fluxos para cada rede:

No AutoCAD, a associatividade da cota define a relação entre os objetos geométricos e as cotas que definem sua distância e ângulos. Diversos tipos de relações são possíveis entre objetos geométricos e cotas.

Assinale a alternativa correta em relação ao assunto.

Ao elaborar projetos hidrossanitários no AutoCAD, algumas representações de equipamentos não precisam ser elaboradas, pois fazem parte de bibliotecas, com opções de blocos prontos para utilização.

O bloco apresentado abaixo refere-se à representação de:
