Uma instalação elétrica monofásica foi analisada usando um multímetro.
Primeiro a tensão alternada foi medida e o multímetro indicou o valor de 215 V eficazes. Após isso, mediu-se a corrente e o valor medido foi de 30 A.
Considerando que as características elétricas não se alteraram entre as medidas, é correto afirmar:
1. A potência ativa do sistema é de 6450 W. 2. A potência aparente do sistema é de 6450 VA. 3. A potência reativa do sistema é de 6450 VAr. 4. Devido à queda de tensão, o sistema deve ter harmônicas de corrente.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo sobre as características de um indutor com entreferro dominante.

1. A indutância é proporcional ao quadrado do número de espiras. 2. A tensão em um indutor é diretamente proporcional à indutância multiplicada pela corrente ao quadrado. 3. O valor da indutância é influenciado pelas propriedades magnéticas do núcleo e não é influenciado pelo tamanho do entreferro.

Assinale a alternativa que indica todas as afirmativas corretas.

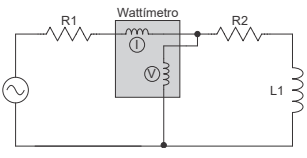

Um wattímetro foi colocado em um circuito para medir a potência ativa de uma dada carga.

A tensão de entrada é senoidal e possui 220 V eficazes e frequência de 60 Hz.

Os valores de resistência e indutância são:

• R1 = R2 = 3 Ω e

• L1 = 21,22 mH.

Qual a leitura do wattímetro?

Um transformador de 50 kVA e relação de transformação de 12000:380 V tem uma impedância em série equivalente de 0,01 + j∙0,02 por unidade.
Qual a impedância série equivalente em ohms referida ao lado de alta tensão?

Seja o circuito com uma fonte de tensão monofásica (V_E) em série com uma resistência de 2 Ω e uma indutância de 500 mH.
A equação da tensão de entrada é mostrada a seguir:

• V_E = √2∙220∙sen(4∙t + 60°)

Assinale a alternativa que indica corretamente o ângulo da corrente da fonte.

Qual a corrente de linha em regime permanente de uma carga trifásica linear de 10 kW e fator de potência capacitivo de 0,8 conectada a uma rede trifásica com tensão de fase de 220 V?

Os termistores são sensores caracterizados pela variação de resistência em função da temperatura.
Um termistor do tipo NTC encontra-se conectado ao circuito de instrumentação apresentado na figura abaixo.





Sabendo que o voltímetro conectado ao circuito apresenta a indicação de 0 volts, assinale a alternativa que corresponde corretamente ao valor da resistência elétrica do termistor no momento da medição da tensão elétrica:

Assinale a alternativa correta em relação às redes industriais e suas características.

Em um arquivo .dwg, após as unidades serem configuradas, constam, apenas, o desenho de uma superfície circular e uma polilinha quebrada, situados sobre o plano XY do sistema de coordenadas absolutas do AutoCAD.

Dados estes elementos, criou-se uma figura tridimensional cilíndrica, utilizando o comando SWEEP (Varredura). Após esta etapa, desenhou-se um cubo, por meio do comando BOX (Caixa). Por fim, deseja-se posicionar a peça cilíndrica centralizada à face lateral direita do cubo.

Para movimentar o objeto e realizar a alteração do sistema de coordenadas para coordenadas relativas, de acordo com o apresentado no texto, deve-se, portanto, realizar os seguintes procedimentos:

O caracter “@” (at ou arroba) possui qual atribuição quanto à definição dos tipos de coordenadas no AutoCAD?
