Analise as seguintes afirmativas sobre as características dos componentes de um sistema pneumático:

I- O reservatório de ar comprimido tem, entre outras, a função de estabilizar o fluxo de ar comprimido.

II- O secador em um sistema de ar comprimido tem como principal função a retirada de água condensada do ar comprimido.

III- Uma das funções dos compressores tipo parafuso é o fornecimento contínuo de ar comprimido.

IV- Uma unidade de conservação de ar consiste em um regulador de pressão e de um lubrificador de ar.

Estão corretas apenas as afirmativas

Os cilindros hidráulicos são os componentes responsáveis pela realização do trabalho em um sistema hidráulico. O dimensionamento desses componentes é de suma importância para o funcionamento correto do sistema.

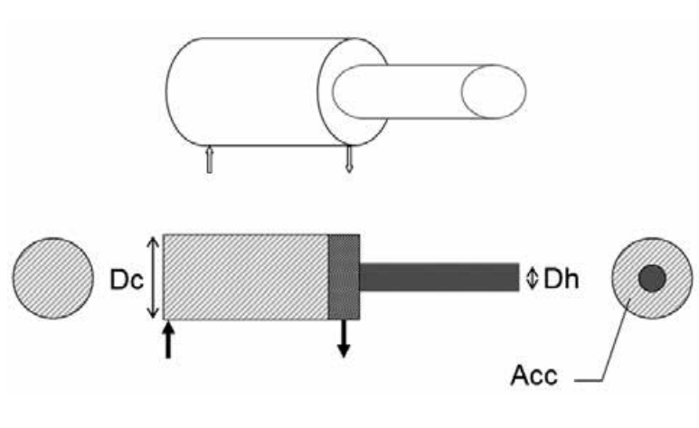

Considere um sistema hidráulico com um cilindro de dupla ação conforme o esquema e os dados apresentados abaixo.

DADOS:

. A carga de avanço é de 1000 kgf;

. A pressão no avanço é de 250 kgf/cm²;

. O diâmetro da haste Dh é a metade do diâmetro do cilindro Dc.

A área da coroa circular (Acc), em cm², é igual a

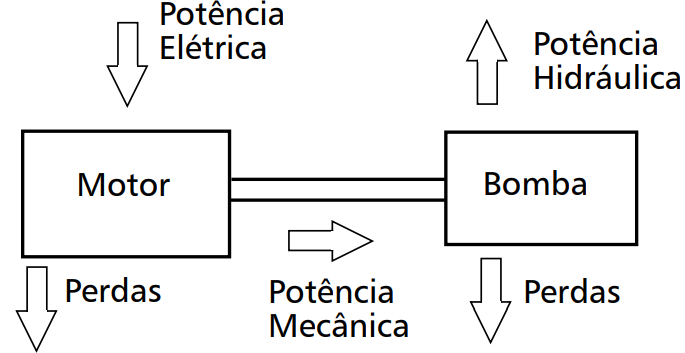

A maioria das bombas hidráulicas são acionadas por motores de indução de corrente alternada. Tais motores são robustos, de fácil operação e manutenção, de baixo custo e com elevada eficiência energética. Contudo, devido às perdas envolvidas no processo de transferência de energia, esses motores não operam com 100% de eficiência.

Considere um sistema de bombeamento que necessite de 7,2 cv de potência hidráulica, que opere com uma bomba com 80% de eficiência e um motor elétrico com 90% de eficiência. A potência elétrica entregue ao motor elétrico deve ser de

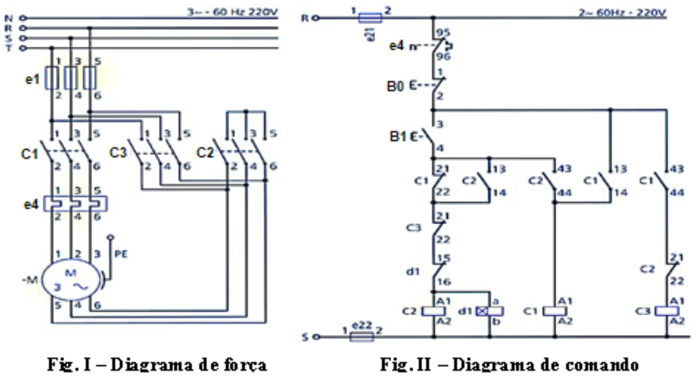

As figuras abaixo ilustram os diagramas de força e de comando para o acionamento de um motor de indução trifásico, com partida estrela-triângulo.

A respeito do funcionamento desses circuitos e da atuação dos componentes nos circuitos, é correto afirmar que

Em uma instalação elétrica residencial, deseja-se acionar uma lâmpada por meio de dois pontos físicos, de forma que, se a lâmpada “LIGA” a partir de um dos pontos, é possível “DESLIGÁ-LA” por meio do outro ponto e vice-versa.

Para a instalação desejada, devem ser utilizados

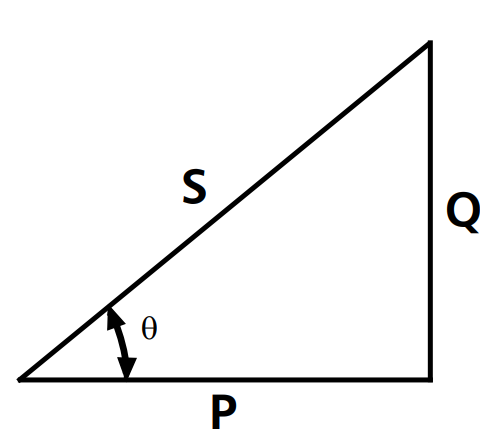

A figura a seguir representa o triângulo das potências para uma carga alimentada por uma fonte de corrente alternada.

Sobre essa figura, é correto afirmar que,

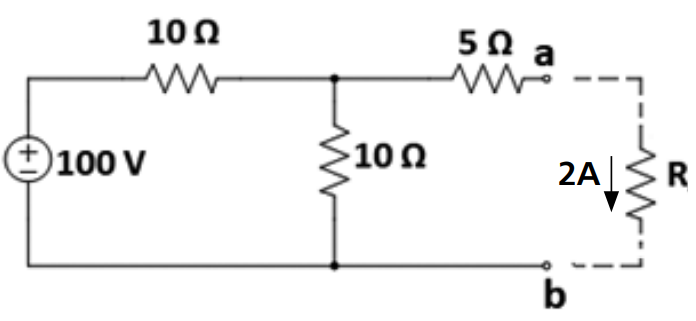

Considere o circuito representado abaixo.

Quando o resistor R está conectado aos terminais “a” e “b”, solicitando uma corrente de 2A, os valores da resistência R em Ω (ohms) e da potência dissipada P em W (watts), no resistor R, são:

No processo de fabricação de fundição em molde de areia, é necessário prever o uso de um massalote (reservatório líquido de metal) a fim de evitar o defeito conhecido como

Na preparação de amostras para ensaios metalográficos são necessários alguns cuidados especiais que tornem viável a observação da microestrutura em um microscópio ótico, caso contrário, poderão ocorrer diversos defeitos e alterações nas estruturas.

Durante a etapa de polimento, uma das possíveis falhas que pode ser verificada na amostra é

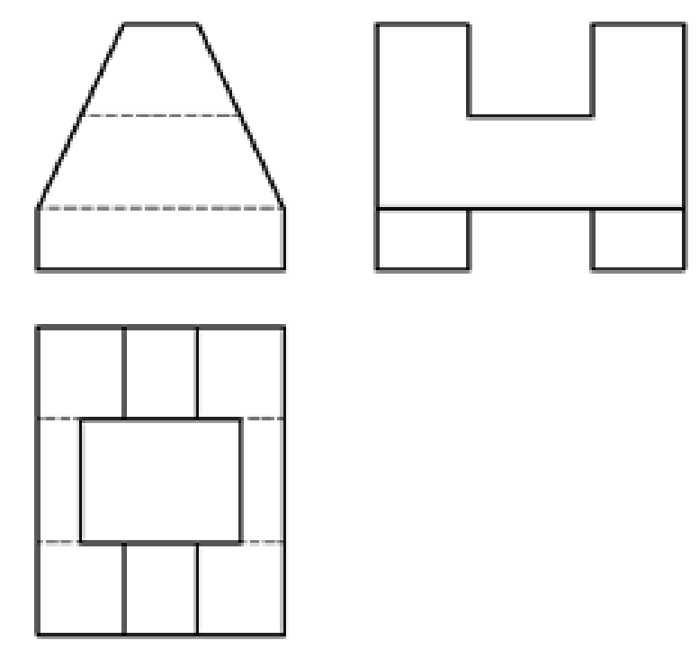

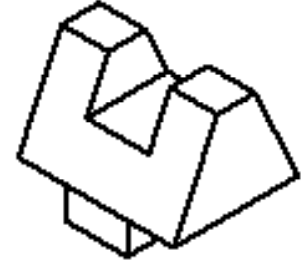

Considere a projeção ortogonal da peça representada em 1º diedro a seguir.

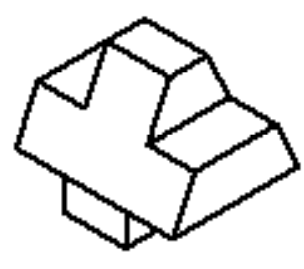

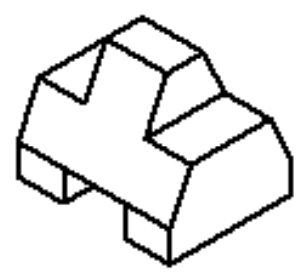

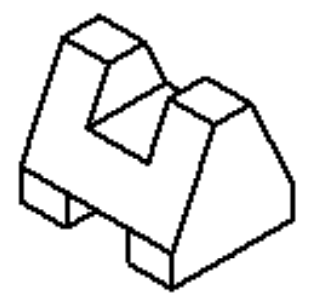

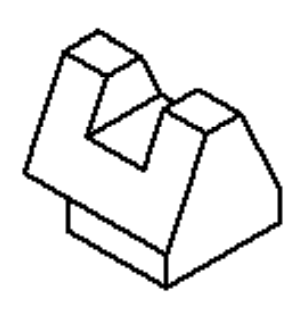

O desenho em perspectiva que correspondente à projeção é:
