As correntes de convecção naturais têm início com a força de flutuação, que é proporcional à diferença de densidade, a qual por sua vez, é proporcional à diferença de temperatura sob pressão constante.

Avalie as asserções a seguir e a relação proposta entre elas.

I. Um fenômeno correlato ocorre, às vezes, quando um avião voa a uma velocidade próxima da velocidade do som. Com a súbita queda de temperatura, produz condensação de vapor de água e uma visível nuvem de vapor.

PORQUE

II. Quanto maior for a diferença de temperatura entre o bolsão quente ou frio do fluido e o corpo principal do fluido circundante, maior será a força de flutuação e, portanto, as correntes de convecção naturais serão mais fortes.

Sobre as duas asserções, é CORRETO afirmar que:

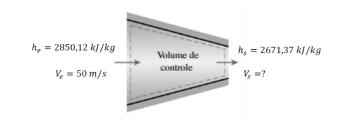

Vapor d’água a 0,6 \( M \)\( P \)\( a \) \( e \) 200°\( C \) entra em um bocal isolado termicamente com uma velocidade de 50 \( m \)/\( s \) e sai com uma pressão de 0,15 \( M \)\( P \)\( a \). Os valores de entalpia de entrada e de saída do vapor são as indicadas na figura. Qual a velocidade do vapor na saída do bocal?

(ÇENGEL,Termodinâmica, adaptado)

De acordo com a Resolução Normativa Aneel n.º 1.000, de 7 de dezembro de 2021, a unidade consumidora atendida com tensão menor que 2,3 kV em rede aérea é definida como grupo B se a carga e a potência de geração instalada na unidade consumidora forem iguais ou menores que:

A função de transferência do circuito RLC, da figura abaixo, é dada por:

Considere um retificador trifásico de ponto médio com diodos conectado à rede trifásica com tensão de fase Vi=220Vef e que alimenta uma carga resistiva RL. Considere ainda que Vd = 0V quando o diodo está polarizado diretamente. A expressão da corrente de pico em cada diodo e o ângulo de condução em graus de cada diodo são, respectivamente:

Diferentes tipos de radiações eletromagnéticas são produzidos por vários mecanismos. Por exemplo, __________ são produzidos por reações nucleares; __________, com bombardeamento de metais com elétrons de alta energia; ___________, com excitação de cristais ou fluxos de corrente através de condutores elétrico.

As palavras que completam CORRETAMENTE essas lacunas são:

A termodinâmica trabalha com estados termodinâmicos em equilíbrio e transformações de um estado de equilíbrio para outro. A transferência de calor, por sua vez, trabalha com sistemas que não estão em equilíbrio térmico, pois são fenômenos de não equilíbrio termodinâmico.

Avalie as afirmativas com relação ao fenômeno de transferência de calor:

I. A primeira lei da termodinâmica estabelece que a taxa de energia transferida para um sistema deve ser igual à taxa de equilíbrio de sua energia.

II. A segunda lei da termodinâmica estabelece que o calor deve ser transferido na direção da menor temperatura.

III. A exigência básica para a ocorrência da transferência de calor é a presença da diferença de temperatura.

IV. A taxa de calor transferido em dada direção depende da magnitude do gradiente de temperatura na direção oposta.

É CORRETO o que se afirma em:

Considere o seguinte sistema de equações, o qual possui a forma: A • x = b, onde A é a matriz de coeficientes do sistema, x é o vetor de variáveis e b é o vetor de valores independentes. A matriz de coeficientes e o vetor de valores independentes são dados, respectivamente, por:

A= [1  0  0; −2 1 0; 0 1 1]

e

b= [3; −2; 3]

Note que o sistema possui uma matriz triangular inferior. Assinale a alternativa que contém o vetor de variáveis x:

Dentre os dispositivos mais utilizados na engenharia elétrica, encontra-se o diodo, o qual possui várias aplicações, tais como: retificador de onda alternada, proteção contra sobretensão, modulação de sinal, etc. A equação característica do diodo é:

\( i \)_{\( D \)} = \( I \)_{\( s \)} . (\( e^{\dfrac{V_d}{V_T}} \) − 1)

Onde \( i \)_{\( D \)} e \( V \)_{\( d \)} são, respectivamente, a corrente e a tensão no diodo, I_S é a corrente de saturação, e V_T é a tensão térmica. Considere um diodo que opera com \( i \)_{\( D \)} = 2 mA, I_S = 10^-15 A e V_T = 25 mV. Diante o contexto apresentado, assinale a alternativa que expressa CORRETAMENTE o valor da tensão no diodo \( V \)_{\( d \)}:

Os momentos de inércia de áreas são medidos pela forma como as áreas são distribuídas em torno de eixos específicos. Os momentos de inércia dependem da geometria de uma área (tamanho e perfil) e dos eixos que você selecionar. Os momentos de inércia de área são independentes das forças, dos materiais, e assim por diante. Pode-se afirmar sobre os momentos de inercia:

É CORRETO o que se afirma em:
