No último dia 21 de dezembro de 2017 foi inaugurada a primeira linha de transmissão de 800 kV UHVDC (Ultrahigh Voltage Direct Current) da América Latina. Trata-se do sistema de transmissão Xingu-Rio, com mais de 2.500 quilômetros de extensão, entregando a energia produzida pela Usina Hidrelétrica de Belo Monte ao sudeste do país. Sobre este sistema, é correto afirmar que:

1. A transmissão UHVDC é mais vantajosa economicamente para a extensão da linha, uma vez que se tem a redução na quantidade de elementos (isoladores, cabos, ancoragens, etc.) que seriam utilizados se a transmissão fosse UHVAC, a despeito da necessidade de uma estação conversora em cada ponta.

2. Pelo comprimento da linha de transmissão, faz-se necessário considerar as reatâncias indutivas série e capacitivas shunt da linha, além da condutância shunt, na modelagem elétrica desta, para efeito dos estudos de fluxo de potência.

3. Além de oferecer menores perdas, a adoção desta nova tecnologia de transmissão em UAT (Ultra Alta Tensão) foi motivada pela necessidade de compatibilizar a frequência das unidades geradoras de Belo Monte com a frequência padronizada do SIN, a exemplo do que motivou a implantação da linha DC em 500 kV que entrega ao sudeste energia produzida pela Usina de Itaipu.

Assinale a alternativa que indica todas as afirmativas corretas.

Uma sala com 7 × 5 metros, voltada para uma atividade laboral requisitando 500 lux, deverá ser iluminada com lâmpadas de LED de 10 W e 800 lúmens.

Se o fator de utilização do recinto for 0,5 e o fator de depreciação da luminária for 0,5, qual característica adequada o sistema de iluminação deve possuir para atender aos requisitos do projeto luminotécnico da referida sala?

1. 22 luminárias com 4 lâmpadas do tipo por luminária, demandando uma potência não superior a 800 W, se o fator de potência de cada lâmpada for unitário.

2. A corrente de projeto não será superior a 5 A, caso o circuito de iluminação compartilhe duto com mais outro circuito (fator de correção de agrupamento de 0,8) e o fator de potência da lâmpada for unitário.

3. Um circuito de iluminação monofásico empregando condutor de PVC instalado em eletroduto de seção circular embutido em alvenaria e com seção transversal mínima para circuitos de iluminação, conforme exigência da NBR 5410/2004, desde que não incidam os fatores de correção de temperatura e agrupamento.

4. A corrente de projeto será superior a 5 A e inferior a 10 A, para lâmpadas com fator de potência igual a 0,5, acarretando na adoção de seção acima da minimamente exigida pela NBR 5410/2004 para circuitos de iluminação, considerando o uso de condutores de PVC em eletroduto de seção circular embutido em alvenaria, sem incidência dos fatores de correção de temperatura e agrupamento.

Assinale a alternativa que indica todas as afirmativas corretas.

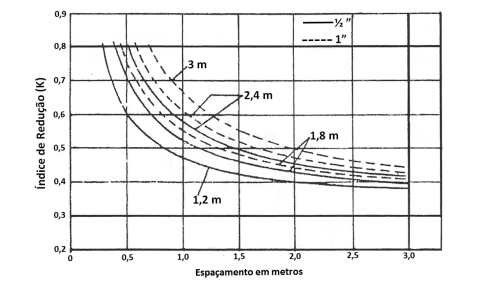

Um sistema de aterramento será baseado em três hastes cravadas em triângulo com lado de 2 metros, o qual adota o índice de redução dado pelas curvas do gráfico abaixo.

Fonte: Adaptado de KINDERMAN, G. CAMPAGNOLO, J. M.

Aterramento Elétrico. 6 ed. Florianópolis: 2011.

Sobre este sistema, é correto afirmar que:

1. A contribuição da resistência individual da haste poderá ser até 25% maior para o caso de se empregarem hastes de 1,2 m de comprimento e diâmetro de ½” no lugar de hastes de 3 m de comprimento e 1” de diâmetro, para uma dada resistência do sistema de aterramento requerida, segundo gráfico acima.

2. A resistência do sistema de aterramento será inferior à metade da resistência individual da haste, para espaçamentos maiores que 2 metros, independentemente da haste adotada, segundo gráfico acima.

3. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, para um mesmo solo, a resistência do sistema de aterramento será 3 vezes maior, caso seja adotado o primeiro tipo de haste em detrimento do segundo tipo de haste.

4. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, pode-se empregar este último tipo em um solo 92 % mais resistivo que um solo no qual foi adotada a haste de 1,2 m e ½”, para que ambas hastes resultem na mesma resistência do sistema de aterramento requerida, pois a resistência de uma haste é diretamente proporcional à resistividade do solo.

Assinale a alternativa que indica todas as afirmativas corretas.

Com relação às possibilidades de partida estrela- -triângulo de motores de indução trifásicos, de acordo com suas respectivas tensões nominais de placa, analise as situações descritas abaixo:

1. Para um motor cujas tensões de placa são 220/380 V, a partida estrela-triângulo será possível se a tensão da rede for 220 V.

2. Para um motor cujas tensões de placa são 220/380/440 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

3. Para um motor cujas tensões de placa são 380/660 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

4. Para um motor cujas tensões de placa são 220/380/440/760 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

Assinale a alternativa que indica todas as afirmativas corretas.

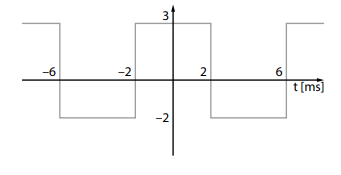

Analise a forma de onda da tensão abaixo:

Essa forma de onda possui nível DC médio e frequência, respectivamente, igual a:

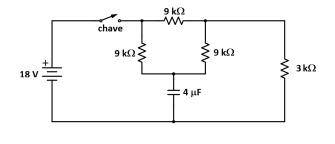

O capacitor do circuito abaixo encontra-se descarregado com a chave inicialmente aberta.

Se o capacitor da figura fica plenamente carregado após um tempo correspondente a 5 constantes de tempo do fechamento da chave, pode-se afirmar que:

Sobre as diferenças entre TCs aplicados à medição e para a proteção, é correto afirmar que:

1. Admite-se uma precisão menor nos TCs de proteção, uma vez que importa mais o desempenho da detecção adequada de um curto- -circuito do que a medida a mais exata possível do nível deste curto, para esta aplicação.

2. TCs de medição devem manter sua precisão para correntes de carga usualmente esperadas, devendo assim seus núcleos magnéticos saturarem propositalmente durante curtos- -circuitos, assegurando assim a proteção dos equipamentos de medição nestas ocorrências.

3. O núcleo magnético de TCs de proteção possuem grande seção transversal, quando comparados aos núcleos dos TCs de medição, o que garante a não saturação deste durante um curto-circuito e consequente mascaramento desta falta para os dispositivos de proteção instalados no secundário, responsáveis pela detecção e comando da atuação.

4. Por conta das diferenças apontadas nos itens anteriores, não é possível a construção de um TC que possa atender a ambas funcionalidades (medição e proteção), devendo assim ser sempre segregados, conforme a funcionalidade desejada.

Assinale a alternativa que indica todas as afirmativas corretas.

O Sistema de Bandeiras Tarifárias, instituído desde 2015 a fim de adicionar ou não acréscimo na conta de energia em função das condições de geração, possui as seguintes características:

1. Para facilitar o entendimento do consumidor quanto à inclusão ou não do acréscimo, as bandeiras tarifárias são identificadas por cores iguais aos de um semáforo, sendo faturados todos os consumidores cativos das distribuidoras que operam em território nacional.

2. Se um banho de 5 minutos por dia em um chuveiro elétrico de 7,5 kW vai impactar em um aumento de R$ 0,1875 na conta mensal de energia em um período sob bandeira amarela (considerando um mês com 30 dias de consumo), pode-se afirmar que o acréscimo nesta bandeira é de R$ 0,01 por kWh.

3. Se o perfil de uso do chuveiro for igual ao do item anterior, mas em período de bandeira vermelha, a adição na conta mensal será de 200 % em patamar 1, correspondendo a um acréscimo de R$ 0,05 por kWh.

Assinale a alternativa que indica todas as afirmativas corretas.

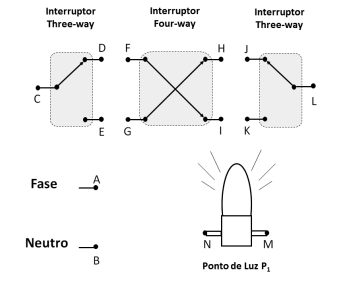

Uma instalação elétrica consiste em possibilitar que o ponto de iluminação P1 possa ser ligado ou desligado de qualquer dos três interruptores abaixo, sendo 2 do tipo paralelo (three-way) e 1 do tipo four-way.

A partir das letras que identificam os terminais dos componentes envolvidos abaixo:

Assinale a alternativa que indica a opção abaixo que não viabiliza a possibilidade requerida.

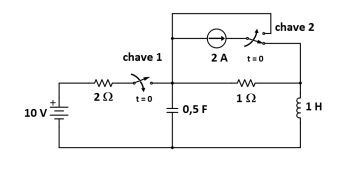

O circuito abaixo se encontrava em regime estacionário por um bom tempo, antes do fechamento da chave 1 e da retirada da fonte de corrente pela ação da chave 2 (Obs: a transição da chave 2 é tal que a fonte de corrente não fica aberta).

O valor de dv_C/dt no instante imediatamente após o fechamento da chave 1 e retirada da fonte de corrente pela chave 2 (t = 0+) é:
