A malha de terra construída sob o terreno de uma subestação é item de segurança. Avalie quais dos itens abaixo devem ser conectados à malha de terra:

1. Fases do secundário do transformador de potência.

2. Carcaça de transformador de potência.

3. Carcaça de transformadores de medição.

4. Terminal negativo dos capacitores.

Assinale a alternativa que indica todos os itens corretos.

Assinale a alternativa correta quanto ao aterramento de redes de alta tensão.

Brasil possui diferentes níveis de tensão de distribuição, tanto na baixa tensão (distribuição secundária), quanto na média tensão (distribuição primária).

Considera-se baixa tensão de distribuição tensões iguais e inferiores a................ . Da mesma forma, as tensões compreendidas entre .................e............. são consideradas na faixa da média tensão de distribuição.

Assinale a alternativa que completa corretamente as lacunas do texto.

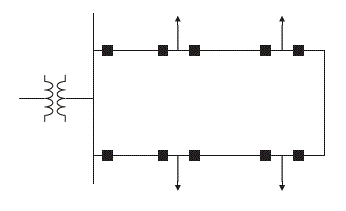

No projeto de redes de distribuição, há diversas topologias que dependem das características das unidades consumidoras e da subestação, da qual sairão os alimentadores. Na figura abaixo é mostrada uma topologia de rede de distribuição.

Assinale a alternativa que apresenta a nomenclatura desta topologia.

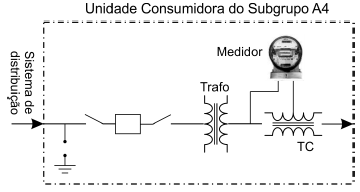

A figura abaixo mostra a entrada de uma subestação abrigada com ramal de entrada aéreo.

Seja uma fonte de tensão alternada monofásica conectada a um resistor em série com um indutor, conforme mostra a figura abaixo.

Com relação a transformadores de potência, analise as afirmativas abaixo:

1. Transformadores a seco são mais baratos do que transformadores a óleo.

2. Transformadores a seco são recomendados em locais com perigo de incêndio.

3. Os transformadores das redes aéreas de distribuição são normalmente a seco.

Assinale a alternativa que indica todas as afirmativas corretas.

Religadores automáticos são equipamentos de interrupção de corrente elétrica que podem abrir e fechar um circuito durante um defeito. Analise as afirmativas abaixo com relação aos religadores:

1. São amplamente utilizados em instalações consumidoras industriais.

2. Religadores monofásicos podem ser utilizados em cada fase de uma rede trifásica.

3. Permitem que defeitos transitórios sejam eliminados sem a necessidade de deslocamento de pessoal.

Assinale a alternativa que indica todas as afirmativas corretas.
