Os procedimentos de distribuição prescritos pela Agência Nacional de Energia Elétrica (Aneel) estabelecem que a conexão para unidades consumidoras deve observar o seguinte critério para a definição de baixa e média tensão:

A potência total gerada e transmitida à carga em um sistema de corrente alternada é a potência

A Figura 5 é uma representação simplificada de um gerador de energia elétrica, no qual uma bobina está totalmente imersa no campo magnético gerado pelos ímãs e gira acionada por uma máquina primária, não mostrada na figura. A tensão gerada pode ser visualizada por meio de um osciloscópio conectado aos terminais 1 e 2.

Qual é a forma de onda que idealmente representa a tensão gerada entre os terminais 1 e 2, para cada rotação completa da bobina?

As correntes parasitas de Foucault produzem perdas no núcleo dos transformadores. Essas correntes parasitas são explicadas pela Lei de

Uma associação entre relé e disjuntor é mostrada na Figura 3.

Legenda

X - ?

Y - ?

R – Relé de proteção

D – Disjuntor

SD – Sinal de disparo

Figura 3 – Associação entre relé e disjuntor.

Nesta associação entre relé e disjuntor, os equipamentos X e Y são, respectivamente,

Um dos tipos de manutenção realizados em subestações é a manutenção preditiva, que tem como objetivo predizer/estimar quando deverá ocorrer substituição de um equipamento, durante uma manutenção preventiva. A chave seccionadora é um dos equipamentos que normalmente passam por manutenção preditiva. Qual dos procedimentos, a seguir, faz parte da manutenção preditiva de uma chave seccionadora?

Um motor de indução trifásico fornece 400 W de energia mecânica no eixo, com um rendimento de 0,8. Suponha que esse motor seja substituído por outro com características semelhantes, para atender à mesma carga de 400 W, mas com redução em 50% das perdas totais do motor anterior. Qual é o rendimento aproximado do novo motor?

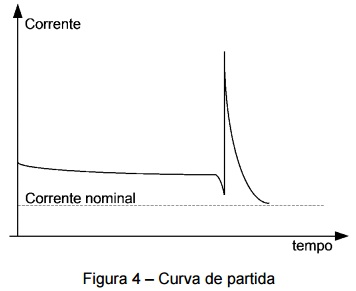

Partida direta, soft starter, partida estrela-triângulo e chave compensadora são métodos de partida de motores de indução. A Figura 4 apresenta a curva típica de um desses métodos. Qual é o método de partida de motor de indução ilustrado pela Figura 4?

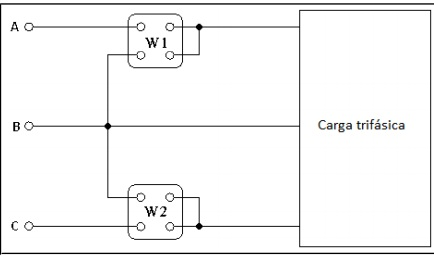

O método dos dois wattímetros é aplicável para medir potência em circuitos trifásicos a três fios e as cargas podem estar conectadas em Y ou Δ. A Figura 2 mostra o esquema de ligação dos wattímetros para medição de potência de uma carga trifásica, conectada em Y, equilibrada.
Figura 2 – Método dos dois wattímetros para medição de potência trifásica A tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?

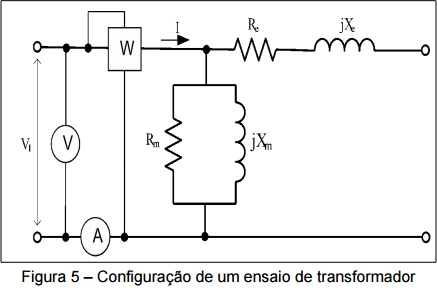

A Figura 5 mostra o circuito equivalente e a configuração de um ensaio realizado em um transformador monofásico. Os valores obtidos do ensaio mostrado são a tensão de alimentação, V₁, a potência P e a corrente I. Que tipo de perda pode ser determinada por intermédio desse ensaio?
