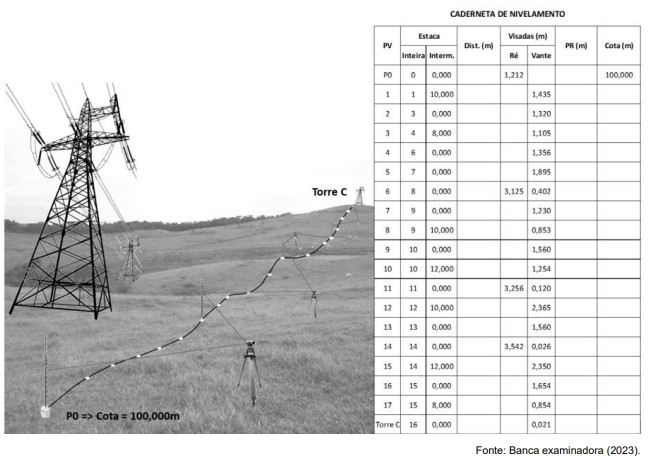

Um nivelamento geométrico composto foi executado próximo a uma rede da Cemig, partindo-se de uma estaca 0 (marco P0) de cota arbitrada igual a 100,000 m, até próximo a uma torre C, medindo-se as visadas de ré e vante numa mira vertical, conforme a figura e a caderneta a seguir.


A cota da Torre C (est. 16 + 0,000 m), em metros, é igual a

Analise a imagem a seguir.

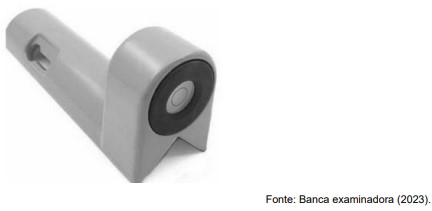

O acessório para levantamentos topográficos apresentado na imagem refere-se

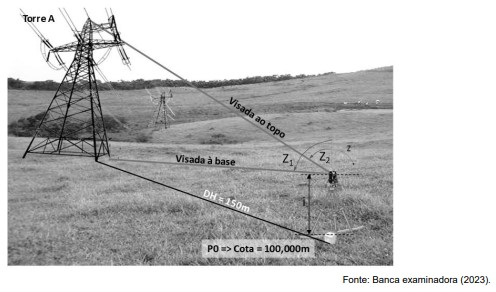

Com uma estação total, em um ponto qualquer do terreno (P0) de cota arbitrada igual a 100,000 m, mediram-se os ângulos verticais (zenitais) até a base (Z₁) e até o topo (Z₂), bem como a distância horizontal (DH) e a altura da estação (i), até uma torre de alta tensão da Cemig, conforme a figura a seguir.


Com base nessas medições, a altura da torre (h) pode ser determinada pela expressão matemática:

Considere dois pontos, A e B, com as seguintes coordenadas UTM:
• Ponto A – N = 7.350.000 m e E = 605.400 m; • Ponto B – N = 6.400.000 m e E = 435.800 m.
Com relação a essas coordenadas, assinale a alternativa correta.

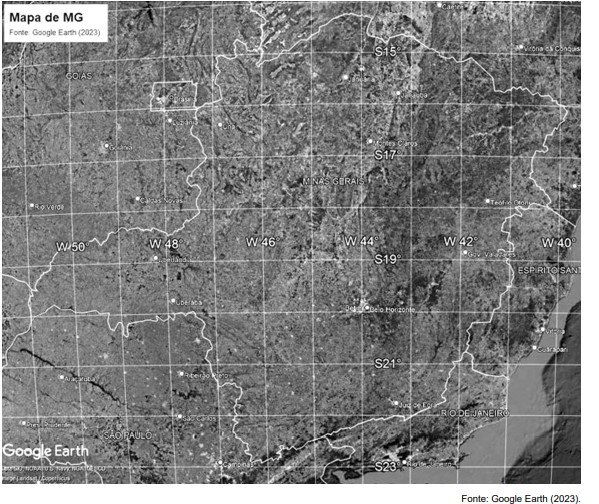

O estado de Minas Gerais é o quarto maior em área das unidades federativas do Brasil. Em termos de variação em longitude, tem-se uma diferença de cerca de 11°, variando de aproximadamente 40° W a 51° W (figura a seguir).


Os números dos fusos UTM (Universal Transverso de Mercator), que possuem regiões a serem mapeadas para o estado de Minas Gerais, são:

Para a instalação de uma eletrificação rural pela Cemig, “cravaram-se” estacas num alinhamento, partindo da estaca 12 + 12,00 m, de altitude igual a 835,50 m, chegando até a estaca 18 + 15,00 m, de altitude igual a 825,66 m.
Obs.: Considere a distância entre duas estacas inteiras sucessivas igual a 20 metros.
A inclinação entre essas duas estacas, em percentagem, é igual a

Na geração de energia, a Cemig possui participações em 83 empreendimentos de geração em operação em 10 estados brasileiros, sendo 44 empreendimentos próprios, com 100% de participação acionária. São 76 usinas hidrelétricas, 6 parques eólicos e 1 usina fotovoltaica, que totalizam 5.78 GW para o Grupo Cemig.
Disponível em: https://www.cemig.com.br/quem-somos/. Acesso em: 7 jun. 2023.
Das 76 usinas hidrelétricas citadas no texto anterior, algumas se encaixam na modalidade de PCH´s (pequenas centrais hidrelétricas), para as quais a ANEEL (Agência Nacional de Energia Elétrica) estabelece “Diretrizes para elaboração de serviços de Cartografia e Topografia”, relativas a estudos e projetos de aproveitamentos hidrelétricos.
Segundo essas diretrizes, está entre os “serviços obrigatórios” para um projeto básico de uma PCH:

É comum a apresentação da catenária na obtenção de uma medida com um diastímetro, por exemplo, com uma trena de aço; também acontece nos fios flexíveis de transmissão elétrica suspensos entre duas torres ou postes da Cemig.
A catenária pode ser definida como

A Cemig (Companhia Energética de Minas Gerais) foi uma das pioneiras no uso de ortofotocartas no Brasil, na escala 1:10.000, cobrindo grande parte do estado de Minas Gerais.
Uma ortofotocarta se caracteriza por

Com relação às normas da Política Nacional do Meio Ambiente, previstas na Lei nº 6.938/1981, assinale com V as afirmativas verdadeiras e com F as falsas.
(   ) O proprietário ou possuidor de imóvel pode, por instrumento público ou particular, limitar o uso de toda a sua propriedade ou de parte dela para preservar, conservar ou recuperar os recursos ambientais existentes, instituindo servidão ambiental. (   ) A construção, instalação, ampliação e funcionamento de estabelecimentos e atividades utilizadores de recursos ambientais, efetiva ou potencialmente poluidores ou capazes, sob qualquer forma, de causar degradação ambiental dependerão de prévio licenciamento ambiental. (   ) A Taxa de Controle e Fiscalização Ambiental tem como fato gerador o exercício regular do poder de polícia conferido ao Conselho Nacional do Meio Ambiente para controle e fiscalização das atividades potencialmente poluidoras e utilizadoras de recursos naturais. (   ) O Poder Executivo incentivará as atividades voltadas ao meio ambiente, visando ao desenvolvimento, no país, de pesquisas e processos tecnológicos destinados a reduzir a degradação da qualidade ambiental.
Assinale a sequência correta.
