Texto IV para a questão

Tsunami

No Japão, os quebra- mares construídos para conter as ondas gigantes não deram nem para o começo. E a maior parte das casas não estava pronta para resistir à força das águas. “Faltam investimentos”, diz o professor Synolakis. ele, pouco foi feito o desastre na Indonésia, em 2004, deixou 230 mil vítimas. Os principais problemas são a falta de mapeamento de quais áreas podem ser atingidas e o número limitado de tsunamógrafos – seu nome sugere, são os aparelhos que medem a frequência e o tamanho das ondas.

Mas a pedra maior no caminho é a falta de informação, como no desastre das ilhas Samoa, em 2009, que deixou 189 vítimas. Muitas tentaram fugir de carro e, com o trânsito, morreram afogadas dentro deles. O correto teria sido caminhar até os terrenos altos nas redondezas e esperar o aguaceiro passar.

Para aliviar as tragédias, o aviso precisa ser rápido e eficaz. Na Indonésia, em 2004, muitos dos 230 mil mortos não chegaram a ver o alerta emitido pela televisão local. A razão: eles viviam em vilas sem energia elétrica. Mas em muitos casos não há sequer tempo para divulgar a informação: um tsunami formado perto da costa pode chegar a ela em menos de 10 minutos. No caso recente do Japão, o problema de comunicação foi agravado porque o terremoto havia sido tão forte que cortou até a internet.

Outra medida necessária é investir em uma arquitetura antitsunami. Um bom exemplo é o dos templos islâmicos na Indonésia, que passaram ilesos pela avalanche de ondas. Suas grandes colunas circulares, que sustentavam os andares superiores, permitiram que a água fluísse livremente. Moral da história: se não pode vencê-lo, adapte-se a ele.

(Superinteressante – 04/2011) 24)

Há lacunas no texto em que foram retirados conectivos responsáveis pela coesão. Tal coesão pode ser estabelecida de forma correta, respectivamente, por

Marque (V) para afirmativas verdadeiras e (F) para afirmativas falsas.

( ) Decodificador é um circuito lógico que recebe um conjunto de entradas, que representa um número binário, e ativa várias saídas correspondente ao número recebido.

( ) Um codificador possui um certo número de linhas de entrada, onde somente uma delas é ativada por vez, e produz um código de saída com certo número de bits que depende da linha de entrada que está ativada.

( ) Multiplexador digital é um circuito lógico que recebe diversos dados digitais de entrada e os transfere para várias saídas distintas, de acordo com o código de entrada de seleção.

( ) Demultiplexador digital é um circuito lógico que possui uma única entrada de dados e um certo número de linhas de saída de dados. O código de entrada de seleção determina qual a linha de saída receberá os dados de entrada.

Marque a alternativa que corresponde a sequência correta

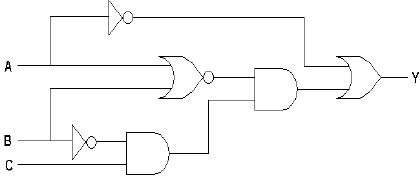

Dado o circuito lógico, onde A, B e C são as variáveis de entrada e Y a variável de saída. Marque a alternativa que apresenta a expressão Booleana que representa o circuito.

Texto III para a questão

Tsunami. Terremoto. Crise nuclear. Veio tudo de uma vez para os japoneses. Um tremor de 9.0 na escala Richter sacudiu o Japão em 11 de março, e o país já contava quase 9 mil mortos até o fechamento desta edição. Outras 13 mil pessoas ainda estavam desaparecidas.

A catástrofe chamou a atenção de todo o mundo não só pelas vidas perdidas e pelos dramáticos esforços de resgate. O Japão é um dos países mais bem preparados para enfrentar desastres naturais, e ainda assim foi devastado pela força da natureza. Um sinal de que nenhum país está a salvo.

Em 2010, desastres naturais mataram pelo menos 234 mil pessoas e afetaram quase outras 200 milhões no mundo. Nenhum especialista é capaz de dizer se esse número vai diminuir ou aumentar daqui para a frente, mas já se sabe que a intensidade das catástrofes vai crescer. O aquecimento global fará a temperatura subir - ela será até 3,5º C mais alta até 2035, segundo a Agência Internacional de Energia. Isso significa mais secas, enchentes, erupções, furacões destruidores e até terremotos. E, sim, pode existir uma ligação entre esses fenômenos e a ação humana.

(Superinteressante – 04/2011 fragmento)

Associe as duas colunas relacionando o vocábulo à regra que justifica o uso do acento gráfico correspondente.

( 1 ) país

( 2 ) já

( 3 ) catástrofe

( 4 ) fará

( ) Acentuam-se todas as palavras proparoxítonas.

( ) Acentuam-se as oxítonas terminadas em: a, as, e, es, o, os, em, ens.

( ) São acentuados os monossílabos tônicos terminados em: a, as, e, es, o, os.

( ) Quando a segunda vogal do hiato for i ou u tônicos, acompanhados ou não de s, haverá acento.

A sequência correta desta classificação, de cima para baixo, é

Uma área de inspeção de uma industria deve apresentar uma iluminância de 1.500 lux. Esta área tem 7 metros de comprimento por 5,5 metros de largura, com o plano de trabalho situado a 2,90 metros abaixo da luminária. Para isto a empresa determinou que os cálculos fossem feitos pelo método dos lumens e que deveria ser usado luminárias para duas lâmpadas fluorescentes de 32 W com um coeficiente de utilização de 0,81 e 0,65 de fator de depreciação.

Determine o número de luminárias a ser instalada nesta área. (lâmpada fluorescente de 32 W = 2.950 lumens).

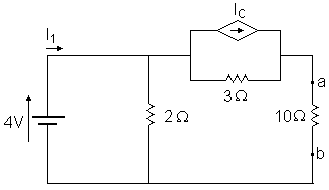

No circuito a seguir, I_c é uma fonte de corrente controlada pela corrente I₁, onde I_C=I₁/3. Determine a tensão VTH e a resistência R_TH do circuito equivalente de Thevenin entre os pontos a e b.

Uma antena de televisão deve ser instalada externamente a uma casa através de uma mastro metálico. Esta residência não apresenta um sistema de proteção contra descarga atmosférica (SPDA). Como deverá ser instalado o sistema de proteção para a respectiva antena?

Sobre os dispositivos semicondutores de potência é correto afirmar.

I. os tiristores são dispositivos de três terminais, anodo catodo e gatilho (ou porta). Possui 4 camadas semicondutores pnpn e possuem 3 junções pn.

II. Quando uma corrente passa através do terminal do gatilho para o catodo, o tiristor conduz entre os terminais anodo e catodo, contanto que o terminal de anodo esteja em um potencial mais elevado que o do catodo.

III. Uma vez que o tiristor esteja no modo de condução, o circuito de gatilho não tem controle e o tiristor continua a conduzir, mesmo que o terminal de anodo esteja em um potencial menor que o terminal de catodo.

IV. As características dos TRIACs são similares às de dois tiristores conectados em antiparalelo, tendo apenas um terminal de gatilho. A corrente que flui através do TRIAC pode ser controlada em ambos os sentidos.

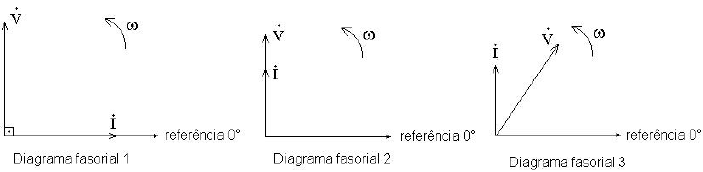

Analise os diagramas fasoriais 1, 2 e 3 abaixo, sendo que em cada um deles esta representada a tensão !$ \dot{V} !$ e corrente !$ \dot{I} !$ sobre uma determinada impedância.

De acordo com a característica de cada diagrama, pode se afirmar que.

Considere um motor de indução de 5 cv, fator de potência de 0,83 e com um rendimento de 91 %. Este motor apresenta um fator de utilização de 0,83. Determine a demanda de potência solicitada por este motor.
