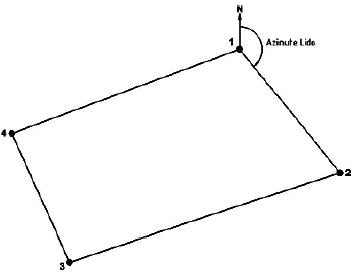

A Planimetria estuda os procedimentos, métodos e instrumentos de medida de ângulos e distâncias, considerando um plano horizontal. Foi feito um levantamento planimétrico de uma área onde o Governo Federal estuda a possibilidade de implantar novas instalações da Força Aérea Brasileira, como mostra o croqui a seguir:

Os dados observados em campo e os cálculos parciais estão mostrados na planilha a seguir:

Planilha: Levantamento planimétrico de futuras instalações da FAB

Considerando que esta poligonal está enquadrada na classe IVP da NBR n°13.133/1994, que estabelece a tolerância de 40” (quarenta segundos) para o erro angular, analise as alternativas e assinale aquela que apresenta o procedimento a ser tomado pelo Engenheiro responsável pela validação do levantamento de campo.

O geodesista está sempre envolvido com três superfícies, a saber: superfície física da terra, superfície de referência e geóide. A parte da Geodésia que cuida da determinação dos parâmetros definidores do campo de gravidade e, consequentemente, a determinação do geóide é a Geodésia Física, que tem a sua equação diferencial básica definida como sendo:

!$ \triangle g= { \Large { T \over \gamma}} { \Large { \partial y \over \delta n}} - { \Large { \delta T \over \sigma n}} !$

Onde: Δg = anomalia da gravidade

γ = gravidade normal

T = potencial anômalo

N= direção normal orientada para o exterior

Com relação à observação da equação fundamental da Geodésia Física, é correto afirmar que

No processamento de dados do Sistema de Posicionamento Global (GPS), se as observações em campo foram coletadas utilizando-se o método relativo, é possível aplicar algumas combinações lineares das observáveis. Uma vantagem do posicionamento relativo é que os erros presentes nas observações originais são reduzidos quando se formam as combinações entre os dados observados nas estações. As observáveis derivadas das originais são denominadas de simples, dupla e triplas diferenças. Em relação ao resultado alcançado em cada uma destas combinações ou diferenças, é correto afirmar que na

O posicionamento po r satélite é uma tecnologia inovadora e extremamente eficiente. Conseguir determinar as coordenadas geodésicas (latitude, longitude e altitude) de um ponto sobre a superfície terrestre, em alguns segundos, é algo extraordinário. O princípio básico desta tecnologia é: conhecidas as coordenadas dos satélites em um sistema de referência apropriado, é possível calcular as coordenadas da antena de um usuário sobre a superfície terrestre no mesmo sistema de referência dos satélites. O sistema de posicionamento por satélite artificial pioneiro foi o Navy Navigation Satellite System (NNSS) também chamado de TRANSIT, no qual as medidas eram baseadas no efeito Doppler. Como eram poucos satélites e com órbitas muito baixas, obter coordenadas com precisão, demandava um grande período parado no mesmo ponto. Depois do TRANSIT foram lançados outros sistemas, alguns em pleno funcionamento, outros parcialmente e, finalmente, alguns ainda na fase de lançamento da constelação de satélites com previsão de operação a partir do ano de 2020.

Analise as alternativas a seguir e marque aquela em que todas as siglas representam sistemas de posicionamento por satélite, lançados após o sistema TRANSIT.

Em áreas com grande cobertura de nuvens e vegetação mais densa, o mapeamento com sensores convencionais fica extremamente prejudicado. Uma alternativa é o imageamento com sensores radar. A respeito dos sensores radar, avalie as afirmações a seguir:

I. Transmite um pulso de micro-ondas em direção ao alvo, recebe a energia retroespalhada e registra a potência, a variação temporal e o tempo de retorno do pulso retroespalhado.

II. Transmite um pulso de infravermelho em direção ao alvo, recebe a luminescência retroespalhada e registra a potência de radiação incidente.

III. Transmite um pulso de laser em direção ao alvo, recebe a variação do campo eletromagnético e registra a emitância retroespalhada.

Está correto apenas o que se afirma em
