Um circuito RLC é constituído por uma bobina com indutância de 100 mH ligada em série com um resistor de 10 !$ \Omega !$ e com um capacitor de 2 µF. O circuito está operando na ressonância, alimentado por uma fonte de corrente alternada de 12 V com frequência igual ao sexto harmônico da frequência usada no sistema elétrico brasileiro. A corrente circulante e o fator de mérito Q do circuito são, respectivamente

Nas frequências de micro-ondas, a transmissão de sinais se dá, basicamente, por visada direta e as antenas transmissora e receptora devem ser instaladas de modo a evitar obstruções. Assumindo condições ideais, onde a curvatura da Terra é o único fator limitante da visada direta, suponha que um enlace de micro-ondas usa antenas com altura h = 100 m.

Qual deverá ser a máxima distância “d” entre as antenas, em quilômetros?

Bits de paridade podem ser adicionados em códigos digitais para permitir a detecção e a correção dos erros que possam ocorrer durante a transmissão e a recepção das informações binárias. Supondo que um sistema esteja usando paridade par na transmissão de dados, o código recebido com erro de paridade no terminal remoto é

Uma carga trifásica ligada na rede elétrica de 220 V / 60 Hz usa configuração delta com impedâncias de fase equilibradas de (6 + j8) !$ \Omega !$.

A corrente de linha I_L, o consumo de potência reativa total Q e o Fator de Potência (FP) da carga são, respectivamente

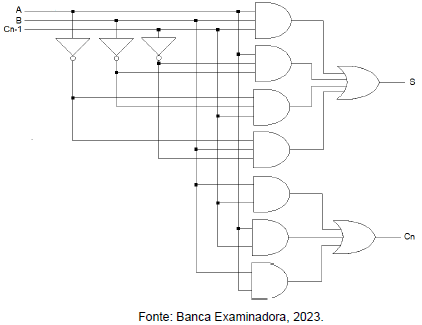

Uma função essencial de computadores consiste na realização de operações puramente aritméticas usando elementos lógicos.

No sistema mostrado acima, se o código de entrada for A = 1, B = 0 e Cn-1 = 1, as saídas S e Cn serão

Uma antena Marconi está sendo usada para comunicação com aeronaves como parte integrante de um sistema de controle de tráfego aéreo e proteção ao voo. A antena opera na faixa de 120 MHz e seu fator de velocidade é de 0,9. Qual é o comprimento ótimo da antena?

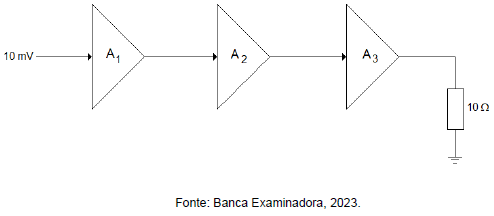

Um amplificador é constituído por três estágios de amplificação ligados em cascata, conforme mostrado na figura abaixo. Os ganhos de cada estágio são A₁ = 10, A₂ = 5 e A₃ = 2.

Com base nas informações e na figura acima, se o sinal de entrada aplicado no amplificador for de 10 mV, o seu ganho total em dB e a sua saída em dBm serão, respectivamente

Um circuito integrado processador para DSP é um microprocessador otimizado para processar informações em tempo real, exigindo velocidade de operação. Muitos DSPs são baseados na arquitetura Harvard, o que significa o uso de uma CPU rápida

No processamento digital de sinais, a etapa ou processo de quantização executa a transformação de um sinal do domínio analógico para o domínio digital. O processo de quantização

A conversão de um sinal analógico para o domínio digital envolve uma etapa de amostragem de sinal, que deve ser realizada em uma taxa de conversão adequada, para que cada amostra digital represente a quantidade de informação contida no sinal analógico original. Conforme o Teorema da Amostragem, a taxa de amostragem de um sinal analógico deve ser
