No processamento digital de sinais, os níveis de sinais analógicos são amostrados e transformados em códigos digitais. O resultado da amostragem de um sinal analógico é

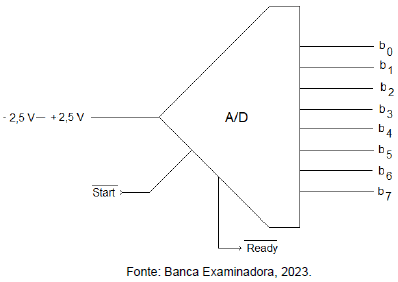

Conversores analógico-digitais (A/D) são usados para transformar sinais do domínio analógico para o domínio digital, onde podem ser processados com vantagens. Em uma aplicação de processamento digital de sinais, um sinal na faixa de -2,5 V até +2,5 V deverá ser transformado, conforme mostrado abaixo.

Com base na figura acima, se um conversor A/D de 8 bits for usado, a resolução do conversor em mV e em valores percentuais serão, respectivamente

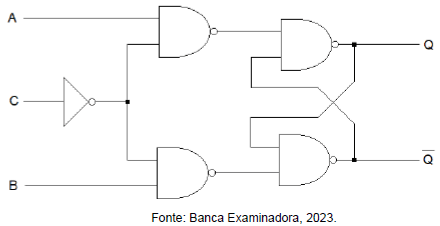

O bloco de memória mais importante na tecnologia digital, implementado a partir de portas lógicas, é o multivibrador biestável, chamado de flip-flop. A figura abaixo mostra um tipo de flip-flop com duas entradas de dados A e B e uma entrada de controle C.

Considerando as informações e a figura acima, quando as entradas forem A = 1, B = 0 e C = 0, a saída Q do flip-flop será

Algumas tecnologias de fabricação de circuitos integrados estão disponíveis aos projetistas na forma de famílias lógicas com características próprias. As famílias TTL e ECL usam transistores bipolares como elementos fundamentais para a construção dos circuitos. As famílias NMOS e CMOS usam transistores de efeito de campo.

Analise as assertivas abaixo sobre as características das famílias de circuitos integrados utilizados nos sistemas eletrônicos atuais.

I. Um circuito integrado CMOS, desconsiderando as correntes de fuga, consome potência da fonte de alimentação apenas durante a comutação do estado de seus elementos lógicos 1 para 0 e de 0 para 1.

II. Circuitos integrados CMOS, por apresentarem alta resistência de entrada, são menos sensíveis a danos causados por eletricidade estática do que seus equivalentes da família TTL.

III. O projeto de circuitos integrados digitais modernos é realizado com tecnologia CMOS usando transistores MOSFET do tipo de enriquecimento. Esta tecnologia suplantou a tecnologia NMOS.

IV. Na aplicação das famílias de circuitos integrados digitais, o uso de capacitores de desacoplamento montados na entrada de alimentação dos componentes não é importante tal como no caso de circuitos integrados analógicos, o que permite economizar componentes em um projeto.

V. O consumo de um circuito digital usando tecnologia CMOS aumenta com o aumento da velocidade de operação.

Estão corretas apenas as assertivas

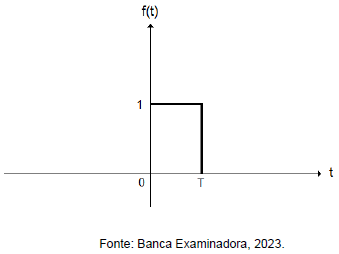

Analise a figura abaixo.

Dada a função f(t) conforme mostrado na figura acima, a transformada de Fourier de f(t) é

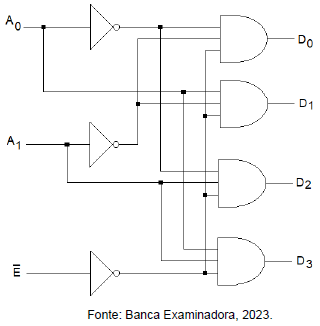

O diagrama ilustrado na figura abaixo representa um demultiplexador de duas para quatro linhas, ou duas entradas para quatro saídas.

Considerando as informações e figura acima, quando as saídas forem D₀ = 0, D₁= 1, D₂ = 0 e D₃ = 0, as entradas !$ \overline E !$, A₀, e A₁ serão, respectivamente

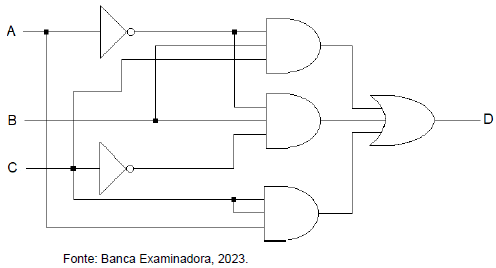

O diagrama mostrado na figura abaixo representa parte de um sistema digital implementando uma função booleana com portas lógicas.

Considerando as informações e o diagrama da figura acima, qual é a expressão para a saída D?

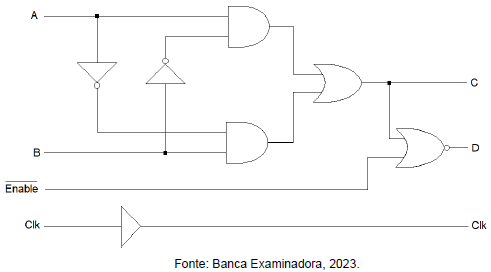

O esquema mostrado na figura abaixo representa parte de um sistema digital com quatro entradas e três saídas, implementado com tecnologia CMOS.

Com base na figura e informações acima, a função lógica disponibilizada na saída C é do tipo

O sistema de numeração primário usado nos circuitos e computadores digitais é o sistema binário, ou de base 2. Por outro lado, um sistema de numeração versátil e muito usado para representar sequências binárias é o sistema hexadecimal, ou de base 16.

Os números decimais equivalentes ao número binário 10010110₂ e ao número hexadecimal 3BF₁₆ são, respectivamente

No sistema de controle realimentado mostrado na figura abaixo, !$ G_1(s) = { \large (s+6) \over s(s+2)(s+4)} !$ e !$ D(s) = 0 !$.

Com base na figura e informações acima, considere uma excitação em R(s) com rampa unitária e aplicada em R(s). O valor de K para um erro máximo de 5% na saída Y(s), em estado estável, é
