Nos sistemas de comunicações digitais via satélite a informação é preparada para transmissão através do enlace pelo processo de codificação. A codificação consiste no processamento digital do sinal que visa melhor adaptar os dados com as características do link satelital.

Sobre o assunto, associe as colunas abaixo, relacionando as técnicas de codificação com os respectivos benefícios diretos no link.

Técnicas de codificação

(1) Encriptação

(2) Compressão

(3) FEC (Foward Error Correction)

Benefícios diretos no link

( ) Segurança e privacidade.

( ) Redução da taxa de erros de bit.

( ) Redução da quantidade de bits transmitidos.

A sequência correta dessa associação é:

A figura abaixo mostra a constelação dos símbolos de um esquema de modulação digital 16QAM, com 4 bits por símbolo. A constelação é codificada conforme o mapeamento Gray, que garante a alteração de somente um dos 4 bits entre símbolos adjacentes. Considere que o símbolo S6 tem a sequência [1 0 0 0], o símbolo S7 a sequência [0000], o símbolo S8 a sequência [0 0 0 1] e o símbolo S11 a sequência [0 1 0 0].

A sequência correta para o símbolo S10 pode ser apenas

O cálculo do fluxo de carga em redes de energia elétrica consiste na determinação do estado da rede, ou seja, determinar a magnitude e o ângulo das tensões em todos os barramentos. Em sua formulação convencional, são considerados três tipos de barramentos, Vθ, PQ e PV. Neste contexto, pode-se afirmar que a menor dimensão da matriz Jacobiana suficiente para obter o estado da rede é

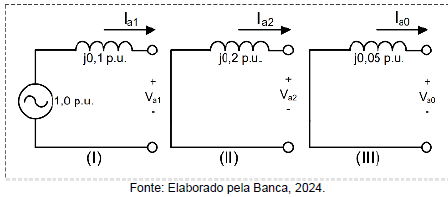

A figura abaixo ilustra os circuitos equivalentes de Thèvenin de sequência positiva (I), negativa (II) e zero (III), em um ponto de uma determinada rede elétrica trifásica, no qual ocorreu um curto-circuito entre as fases B e C, com resistência de falta nula.

Pode-se afirmar que a corrente de falta na fase B, em por unidade (p.u.), é

Uma linha de transmissão pode ser representada por um quadripolo através da seguinte representação matricial em que V_e e I_e são a tensão e corrente no emissor, respectivamente, ao passo que V_e e I_e são a tensão e corrente no receptor, respectivamente.

Em se tratando de uma linha de transmissão curta e seus parâmetros A, B, C e D, todas as opções estão corretas, exceto:

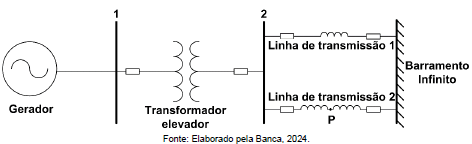

Considere o sistema elétrico mostrado na figura. Este sistema é formado por um gerador, um transformador, duas linhas de transmissão e três barramentos. Sabendo que todos os equipamentos são representados pelos modelos clássicos e que todas as resistências são nulas, analise as assertivas abaixo.

I. Na ocorrência de uma falta em um ponto intermediário da linha de transmissão 2 (ponto P), a potência ativa entregue ao barramento infinito é maior durante a falta em comparação com o instante posterior à extinção da falta e à retirada da linha de transmissão 2 de serviço.

II. Caso o curto-circuito ocorra no barramento 2, nenhuma potência ativa é entregue ao barramento infinito.

III. Caso o curto-circuito ocorra em um ponto intermediário da linha de transmissão 2 (ponto P), o tempo gasto para extinção da falta poderá levar à perda de sincronismo do gerador.

Estão corretas as assertivas:

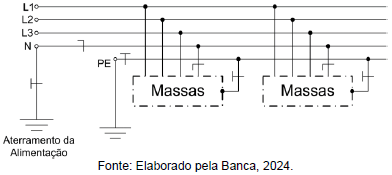

Considere o esquema de aterramento ilustrado na figura a seguir, adaptado da Norma ABNT NBR 5410:2004.

O esquema de aterramento ilustrado é denominado

Um engenheiro projetou um sistema de medição de temperatura para um componente crítico em uma aeronave. Optou-se por utilizar um sensor de temperatura PT100 a três fios, conforme figura abaixo, devido à sua alta precisão e estabilidade, apesar das restrições de espaço e peso. A equação que relaciona temperatura T, em graus Celsius, e resistência interna do PT100 em ohms RPT100 é dada por:

\( T= \dfrac{ (R_{PT100} - 100) }{0,5} \)

Considere que as resistências medidas nos dois pontos de conexão do sensor PT100 indicados na figura sejam R1= 110 Ω e R2= 240 Ω e que os valores de R são idênticos e desconhecidos.

A estimativa de temperatura que corresponde a esses valores é

Um engenheiro montou um sistema para medir a potência (P) de um circuito elétrico utilizando um voltímetro e um alicate amperímetro de efeito Hall, digitais e True RMS. Com o objetivo de aumentar a sensibilidade da medição de corrente, o alicate amperímetro foi utilizado com N voltas do cabo energizado em torno do núcleo de ferro do sensor. Suponha que a leitura do voltímetro seja precisa e que o valor da corrente considerado no cálculo da potência seja o mostrado no display, dividido por N. Qual das opções abaixo indica corretamente o efeito das múltiplas voltas do cabo na precisão resultante na medida da potência?

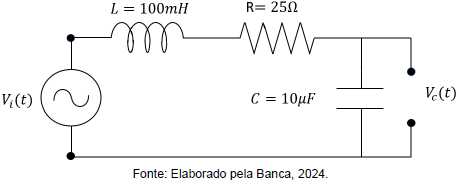

Considere um circuito RLC, composto por um resistor (R), um indutor (L) e um capacitor (C), conectado a um inversor de frequência. O inversor fornece uma tensão de entrada V_i, A tensão no capacitor V_c é considerada a saída do sistema e os valores de R, L e C estão expressos na figura abaixo. Suponha que a amplitude da tensão de entrada V_i seja fixada em 100V, enquanto a frequência varia continuamente de 1 rad/s até 2000 rad/s. Qual será a máxima tensão de saída percebida no capacitor?
