Um motor CC em derivação, com enrolamentos de compensação, foi instalado em uma determinada indústria para atender uma carga que exigia um torque de 300\( \dfrac{300}{π} \). Observa-se, na folha de dados do motor, que a tensão e velocidade nominais são de 350 V e 1350 rpm, respectivamente. A corrente medida durante a operação nominal do motor foi de 45 A. A potência total referente às perdas do motor é

O dimensionamento de uma rede para alimentar um motor CC deve avaliar, entre outros parâmetros, a corrente de partida de um motor CC, visto que ela pode influenciar na determinação dos parâmetros da rede. Tendo em vista essa abordagem, deseja-se determinar o valor da corrente de partida de um motor em derivação, cujo valor de tensão nominal de operação é de 180 V. Sabe-se que a resistência de armadura é 0,05 Ω e que a corrente em plena carga é 140 A. O valor da corrente de partida é

Um motor de indução trifásico de 440 V, 8 polos, 60 Hz, ligado em Y apresenta os seguintes parâmetros por fase do seu circuito equivalente:

(Resistência do estator por fase) r₁=0,10 \( Ω \)

(Resistência do rotor por fase) r₂=0,08\( Ω \)

(Reatância de dispersão do estator) x₁=0,35\( Ω \)

(Reatância de dispersão do rotor) x₂=0,40\( Ω \)

Sabe-se que a resistência variável que representa a carga mecânica no eixo do motor vale 15,92 Ω. Para esse ponto de operação, o valor do escorregamento é

Uma determinada carga de uma indústria solicita de um motor trifásico de 127 V um conjugado de 40 Nm. O motor em questão está conectado a uma rede trifásica de 60 Hz, cuja corrente medida foi de 50 A com fator de potência de 0,8. Sabe-se que a eficiência do motor é 80%. O valor da velocidade do motor em rad/s é aproximadamente:

As afirmativas abaixo dizem respeito a aspectos relevantes de campos elétricos aplicados em meios materiais.

I. A constante dielétrica é o máximo campo elétrico que um material isolante pode suportar sem que ocorra a sua ruptura elétrica.

II. Um material dielétrico é linear se a sua permissividade elétrica não varia com o campo elétrico aplicado.

III. Em materiais anisotrópicos, os vetores densidade de fluxo elétrico e intensidade de campo elétrico não são paralelos.

Estão corretas as afirmativas

Seccionadores automáticos são equipamentos de proteção utilizados em redes aéreas de distribuição e que tem a finalidade de seccionar definitivamente um trecho do alimentador, quando ocorre um defeito a jusante de sua instalação. A seleção de um seccionador deve levar em consideração os seguintes fatores, exceto:

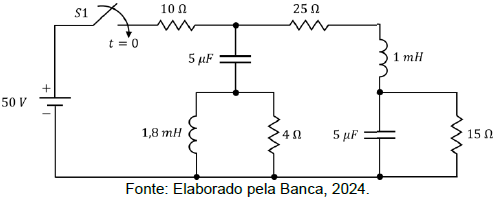

Considere o circuito ilustrado na figura abaixo, o qual é alimentado por uma fonte de tensão contínua de 50 V que é conectada ao arranjo de elementos passivos no tempo t = 0 s.

Para a condição de operação em regime permanente, ou seja, em intervalos de tempo muito após a energização, a potência dissipada no resistor de 15 Ω é igual a:

Com relação aos aterramentos elétricos, considere as assertivas a seguir.

I. De maneira geral, quanto maior a umidade do solo, menor a sua condutividade elétrica.

II. O Método da Queda de Potencial (ou Curva de Resistência de Terra versus Distância) e o Método de Frank-Wenner permitem obter diretamente o valor da resistência de aterramento.

III. O tratamento químico do solo consiste em uma estratégia prática de redução da resistência de aterramento que deve ser empregada somente para condições muito específicas.

Assinale a opção que indica as assertivas incorretas.

Considere uma linha de transmissão de corrente contínua, constituída por apenas um condutor aéreo de raio igual a 1,27 cm e com retorno de corrente pelo solo. Se uma corrente de 600 A flui pela linha, determine a altura mínima do condutor aéreo em relação ao solo, de tal forma que a densidade de fluxo magnético máxima abaixo da linha e na superfície do solo seja de 15 μT.

Observação: considere que o solo possa ser modelado como um condutor elétrico perfeito e que a permeabilidade magnética do ar seja igual a 4π×10⁻⁷H/m.

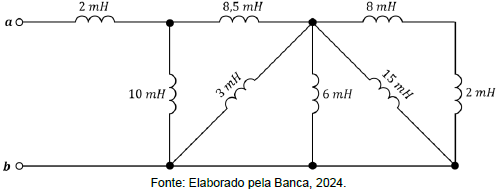

A figura da questão ilustra um circuito de características indutivas, o qual será alimentado por meio da conexão de uma fonte de tensão entre os terminais a e b.

Marque a opção que indica a indutância equivalente vista dos terminais de alimentação.
