Os gráficos mostrados abaixo representam características I x V de componentes elétricos.

Fonte: Banca Examinadora, 2026.

O gráfico que representa as características I x V de um diodo retificador de silício ideal é:

Um autotransformador ideal de 320 V : 250 V está alimentando uma carga de 20 kVA. O valor da corrente circulante na parte comum do enrolamento é

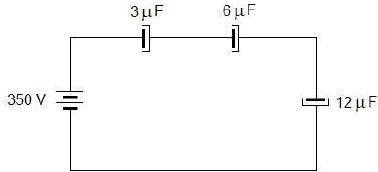

Considere o circuito mostrado no esquema abaixo.

Fonte: Banca Examinadora, 2026.

A capacitância equivalente, a carga total armazenada nos capacitores e a tensão desenvolvida no capacitor de 3\( \mu \)F são, respectivamente:

Uma bobina de cobre apresenta resistência de 100 \( \Omega \) na temperatura de 0 ºC. Adotando-se para o cobre o coeficiente de temperatura de 0,0043 / ºC, a resistência da bobina em 100 ºC é

Em uma rede de computadores operando no protocolo TCP/IP, o modo de transmissão de dados no qual um computador envia pacotes de dados simultaneamente para várias máquinas específicas, porém não enviando para todas aquelas existentes naquela rede é denominado de:

O diagrama de olho é uma técnica tradicional para avaliar de maneira rápida e intuitiva o desempenho de um sinal digital em um canal com ruído. A interpretação das características de um diagrama de olho é feita por meio de testes de máscaras que dependem do protocolo de comunicação. Sobre este tema, analise as assertivas a seguir:

I. A altura da máscara é dimensionada em proporção aos níveis lógicos "0" e "1" do sinal digital.

II. As inclinações das bordas laterais estão relacionadas com o parâmetro de jitter associado ao sinal.

III. A largura da máscara é dependente da taxa de bits por segundo, sendo mais larga para taxas maiores.

Sobre as assertivas acima, é correto afirmar que

Em um sinal analógico modulado em ângulo, o ruído no canal atua como uma interferência. Considerando um ruído branco, essa interferência difere se a modulação é feita em frequência (FM) ou em fase (PM). Com a finalidade de melhorar o desempenho do canal em relação ao ruído nos sinais modulados em frequência pode ser utilizado um esquema de pré-ênfase na transmissão associado a um esquema de de-ênfase na recepção.

Sobre este tema, analise as assertivas a seguir:

I. Nas frequências mais baixas do sinal modulante, a modulação em fase (PM) é menos sujeita a interferência que a modulação FM, porém nas frequências mais altas ocorre o oposto.

II. No processo de pré-ênfase aplicado na transmissão, as componentes de frequência mais altas do sinal são amplificadas antes do estágio de modulação em FM.

III. Na recepção, o sinal na saída do estágio demodulador é aplicado a um filtro de de-ênfase, que tem a finalidade de restaurar o sinal original.

Está correto apenas o que se afirma em

Uma rede de comunicação de sinais digitais construída com a finalidade de enviar informações de um ponto a outro precisa codificar os sinais para a transmissão de acordo com o meio de comunicação a ser utilizado. Na comunicação por cabos condutores, a codificação de linha é a maneira de diminuir a atenuação do sinal e de facilitar a recuperação do sinal de relógio no receptor. As técnicas de codificação de linha definem se o sinal é unipolar ou polar (tensões positivas e negativas) e se retorna a zero no meio do bit ou não.

A técnica de codificação de linha que é polar na qual o bit "0" é representado por uma tensão de 0 volts e o bit "1" é representado por tensões positivas e negativas alternadas é denominada

Um protocolo de gerenciamento de redes é utilizado para configurar, controlar, monitorar e testar os elementos de uma rede de computadores.

Sobre o protocolo de gerenciamento de redes Simple Network Management Protocol (SNMP), avalie as assertivas abaixo:

I. O protocolo SNMP atua na camada de aplicação do modelo TCP/IP.

II. O SNMP pode gerenciar elementos em qualquer rede IP alcançável, porém não permite o encaminhamento de pacotes de uma rede para outra.

III. No SNMP os agentes coletam informações de objetos gerenciados que, juntas, formam um banco de informações conhecido como MIB (Management Information Base).

IV. O SNMP armazena, altera e interpreta os valores dos objetos já declarados na base de dados de acordo com as regras definidas por nome, tipo de dados e método de codificação.

Sobre as assertivas acima, é correto afirmar que

Um sistema de comunicação operando na faixa de UHF entre 406 MHz e 430 MHz utiliza uma antena com impedância nominal de 50 Ohms e é conectada ao transmissor por um cabo coaxial com impedância característica de 50 Ohms. O fabricante da antena informa que, dentro dessa faixa de frequências, a impedância vista nos terminais da antena continua sendo real pura mas pode variar, garantindo que a perda de retorno correspondente pode chegar a -20 dB, o que corresponde a 1% de potência refletida no máximo.

Com essas informações é possível dizer que a impedância nos terminais da antena, dentro dessa faixa de frequências, estará entre:
