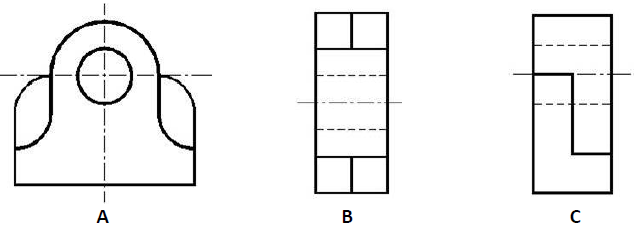

Analise as projeções ortogonais a seguir em 1º diedro.

As vistas representadas em, A, B, e C são, respectivamente,

A ABNT fixa os tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes. Conforme os formatos de papel para desenhos técnicos, a largura das linhas corresponde ao seguinte escalonamento:

Em desenho técnico, é necessário utilizar tipos de linhas diferentes de acordo com o elemento a ser representado. Conforme a ABNT, a linha estreita composta por traços intercalados por pontos é utilizada para representar

A altura das letras maiúsculas deve ser tomada como base para o dimensionamento na escrita em desenhos técnicos. De acordo com a ABNT, a altura da letra minúscula é especificada na proporção de

A ABNT fixa as condições exigíveis para a escrita usada em desenhos técnicos e documentos semelhantes. A escrita pode ser vertical ou inclinada para a direita em relação à vertical em um ângulo de

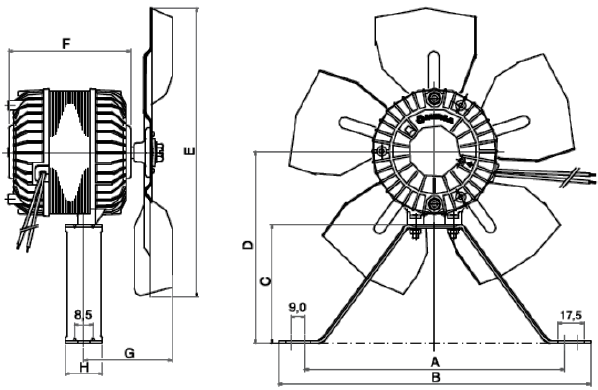

O desenho representa a projeção ortogonal de um motor elétrico para movimentação de ar.

Com base nas imagens apresentadas, analise.

I. A representação encontra-se em 1º diedro, sendo o desenho da esquerda a vista frontal e o da direita a vista lateral direita.

II. A representação encontra-se em 3º diedro, sendo o desenho da esquerda a vista lateral direita e o da direita a vista frontal.

III. A representação encontra-se em 1º diedro, sendo o desenho da esquerda a vista lateral direita e o da direita a vista frontal.

IV. A representação encontra-se em 1º diedro, sendo o desenho da esquerda a vista frontal e o da direita a vista lateral esquerda.

Está(ão) correta(s) apenas a(s) afirmativa(s)

A legenda deve conter todos os dados para identificação do desenho (número, origem, título, executor etc.) e sempre estará situada no canto inferior direito da folha. O comprimento da legenda, em milímetros, conforme a ABNT para o tamanho “A4” é de

“As folhas de desenho técnico podem ser utilizadas tanto na posição vertical quanto na horizontal. As dimensões das margens padronizadas pela ABNT para o tamanho ‘A1’ são: esquerda igual a ___________ e as outras iguais a ___________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

A ABNT tem como objetivo padronizar as dimensões das folhas utilizadas na execução de desenhos técnicos e definir o layout com respectivas margens e legenda. O tamanho da série “A” tem como base o formato

A soma dos nove termos de uma progressão aritmética é igual a 72. Sabe-se que a razão r da progressão é igual a 3. Logo, sendo P o quinto termo dessa progressão, é correto afirmar que
