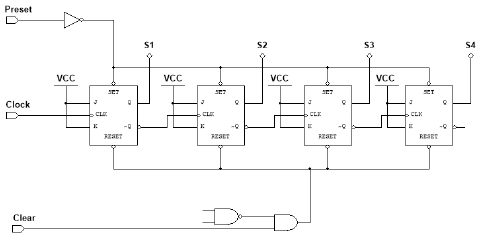

Um contador é utilizado em um processador como um ponteiro para a próxima instrução a ser executada por ele. Considere que cada instrução ocupa apenas um byte da memória e, portanto, o contador é incrementado em uma unidade sempre que uma instrução é executada. Os componentes (flips-flops JK e portas lógicas) da Figurasão usados para montar este contador de instruções.

Figura: Contador de instruções

Para que este contador recicle (retorne a 0) após a leitura de 10 instruções, é necessário que as entradas da NAND estejam ligadas em:

Considere o seguinte programa em linguagem Ladder para CLP.

Figura: Diagrama ladder.

A lógica trabalha apenas com sinais digitais que podem advir de fontes diversas, como botoeiras manuais, sensores digitais e outros, de tal forma que poderia ser modelado como uma única equação utilizando a lógica de boole, em que as chaves NF seriam entradas barradas. Nesse caso, o item que representa a lógica booleana do digrama ladder exposto é

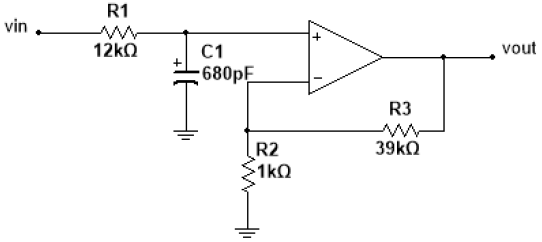

O circuito da Figura representa um filtro passa baixa de primeira ordem não inversor que faz parte de um sistema de controle. O ganho de tensão (A_v) e frequência de corte f_c deste circuito são dadas respectivamente por,

Figura: Filtro ativo.

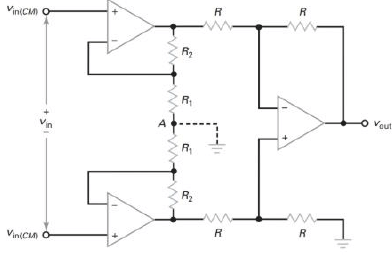

O circuito da Figura é um esquema padrão para amplificador de instrumentação. Se \( R_1 = 1 K \Omega \), \( R_2 = 100 K \Omega \) e \( R = 10\,K\,\Omega \) a magnitude do ganho de tensão diferencial do amplificador de instrumentação é,

Figura: Amplificador de instrumentação

padrão com três amp-ops.

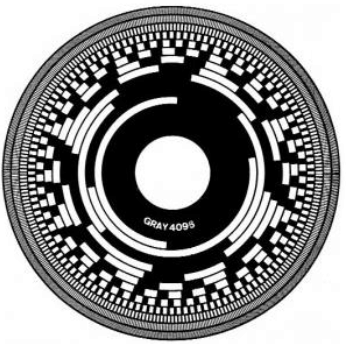

A Figuramostra o desenho de um disco de um encoder rotativo absoluto. O código gray é utilizado neste caso, pois nele a cada incremento posicional, apenas um bit é alterado por vez. Isso ajuda a evitar glitches para o controlador que está lendo o valor do encoder. A tabela a seguir mostra a correspondência do código BCD para o Gray até o valor 7. O circuito capaz de decodificar o valor do código GRAY para BCD tem sua expressão para saída B2 dada por,

Figura: Encoder rotativo.

Em relação a modulação digital, assinale a alternativa abaixo que fornece informações corretas sobre o tipo de modulação e suas características.

Neste tipo de modulação, que é considerada a forma mais básica de modulação de pulso digital, um sinal de mensagem é representado por uma sequência de pulsos codificados, representando-se o sinal na forma discreta tanto em termos de tempo como de amplitude. As operações básicas executas no transmissor de um sistema que utiliza este tipo de modulação são: amostragem, quantização e codificação. Geralmente, na transmissão, um filtro passa -baixas é adicionado antes do processo de amostragem para evitar o aliasing do sinal de mensagem. Assinale a alternativa abaixo que contém a sigla do tipo de modulação descrito acima.

Assinale o item abaixo que corretamente descreve o sistema de telefonia AMPS (Advanced Mobile Phone System).

Sobre os princípios de funcionamento de geradores e motores elétricos, e quadros de comando, controle e proteção, marque a afirmativa verdadeira.

O componente utilizado para controlar a velocidade de um motor elétrico em um circuito de acionamento elétrico é o
