Texto para questão.

A fonte de alimentação da Figura, possui uma tensão média de saída de 18 V com uma tensão de ondulação de 4 V antes do estágio de regulação. Estão sendo especificados os elementos de um regulador de tensão a Zener que elimine a tensão de ondulação dessa fonte e estabilize sua tensão em 6 V. Sabe-se que ela será utilizada para alimentar cargas de 0,47 kΩ a 2,2 kΩ e o diodo zener do circuito tem as especificações dadas a seguir:

\( V_z = 6\,V, P_Z = 100 mW, I_{z(min)} = 0,05. I_{z(max)} \)

Considerar a queda de 0,7 V em cada diodo.

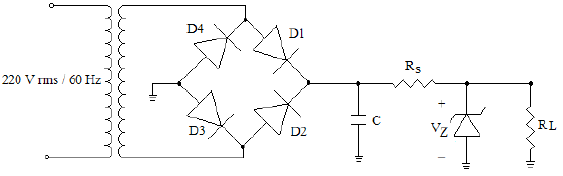

Figura: Fonte de alimentação regulada a Zener.

O menor valor inteiro de capacitância para o capacitor de filtro de forma a atender as especificações do projeto é,

Texto para questão.

A fonte de alimentação da Figura, possui uma tensão média de saída de 18 V com uma tensão de ondulação de 4 V antes do estágio de regulação. Estão sendo especificados os elementos de um regulador de tensão a Zener que elimine a tensão de ondulação dessa fonte e estabilize sua tensão em 6 V. Sabe-se que ela será utilizada para alimentar cargas de 0,47 kΩ a 2,2 kΩ e o diodo zener do circuito tem as especificações dadas a seguir:

\( V_z = 6\,V, P_Z = 100 mW, I_{z(min)} = 0,05. I_{z(max)} \)

Considerar a queda de 0,7 V em cada diodo.

Figura: Fonte de alimentação regulada a Zener.

O valor de R_s que pode ser usado no circuito de forma a respeitar os limites de corrente do Zener é,

O múltiplo acesso é uma técnica de comunicação sem fio que permite que vários usuários compartilhem o mesmo meio de comunicação ao mesmo tempo. Em comunicações móveis, o múltiplo acesso é usado para permitir que vários dispositivos móveis se comuniquem com uma estação base (ou torre de celular) simultaneamente, permitindo a comunicação de voz e dados entre os dispositivos e a rede móvel. Sobre as técnicas de acesso múltiplo e suas peculiaridades, analise os itens abaixo e marque o que contém uma informação incorreta a respeito do tema.

As comunicações ópticas são uma tecnologia de comunicação que utiliza sinais de luz para transmitir informações em alta velocidade através de cabos de fibra óptica. Essa tecnologia é muito utilizada em redes de telecomunicações, data centers, sistemas de TV a cabo, entre outras aplicações. A principal vantagem das comunicações ópticas é a alta capacidade de transmissão de dados, permitindo a transmissão de grandes quantidades de informações em velocidades que podem chegar a terabits por segundo. Sobre a técnica WDM (Wavelengh Division Multiplexing), julgue as afirmações abaixo:

I. A Multiplexação em Comprimento de Onda (WDM) é uma técnica que consiste na transmissão simultânea de várias portadoras ópticas em comprimentos de onda distintos em uma única fibra óptica.

II. FWM (Four Wave Mixing) é um efeito não-linear introduzido pela potência elevada utilizada nos lasers de sistemas DWDM (Dense WDM), gerando novas frequências que reduzem a potência transmitida e introduzem ruído de diafonia.

III. A capacidade final de enlaces de fibra WDM depende de quão pequeno pode ser o espaçamento entre canais no domínio de comprimento de onda. O mínimo espaçamento entre canais é limitado por interferência (crosstalk) entre estes.

É correto o que consta:

A respeito das fibras ópticas utilizadas em sistemas de comunicações ópticas, assinale a alternativa correta abaixo.

Reflexão, difração e dispersão são os três mecanismos básicos de propagação que influenciam a propagação em um sistema de comunicação móvel. Sobre estes mecanismos, julgue as afirmações abaixo:

I. Reflexão ocorre quando uma onda eletromagnética em propagação colide com um objeto que possui dimensões muito grandes em comparação com o comprimento de onda da onda que se propaga. Reflexões ocorrem na superfície da terra e nos prédios e paredes. Uma onda refletida é refletida de volta na mesma direção que a onda incidente, em um ângulo de mesmo valor absoluto.

II. Dispersão ocorre quando o caminho de rádio entre o transmissor e o receptor é obstruído por uma superfície que possui irregularidades afiadas (arestas). As ondas secundárias resultantes da superfície de obstrução estão presentes pelo espaço e até mesmo por trás de obstáculos, fazendo surgir uma curvatura de ondas em torno do obstáculo, até mesmo quando não existe um caminho de linha de visão entre o transmissor e receptor.

III. Difração ocorre quando o meio pelo qual a onda trafega consiste de objetos em dimensões que são pequenas em comparação com o comprimento de onda, e o número de obstáculos por volume unitário é grande. As ondas difratadas são produzidas por superfícies ásperas, pequenos objetos, ou por outras irregularidades no canal causando uma decomposição do sinal em suas componentes de frequência.

É correto o que consta:

Na modulação QAM, cada símbolo digital é representado por um ponto na constelação equivalente, a posição do ponto é determinada pela fase e amplitude da portadora. Quanto mais pontos na constelação, maior será a quantidade de informação que poderá ser transmitida em cada símbolo, o que aumenta a taxa de transmissão de dados. Marque a alternativa abaixo que contém o tipo de modulação QAM capaz de enviar 8 bits por símbolo.

Modulação é o processo de alterar uma ou mais características de um sinal de informação (também chamado de sinal modulante) para transmiti-lo de forma mais eficiente através de um canal de comunicação. Sobre a modulação em amplitude (AM), analise as alternativas abaixo e marque a que fornece uma informação incorreta.

A propagação de ondas eletromagnéticas é um fenômeno que ocorre quando as oscilações de campos elétricos e magnéticos se propagam pelo espaço. Essas ondas são geradas por cargas elétricas em movimento, como correntes elétricas ou oscilações de cargas em antenas. As ondas eletromagnéticas são capazes de se propagar através do vácuo, bem como através de outros meios, como o ar, a água e os materiais sólidos. Em relação à propagação de ondas eletromagnéticas e suas peculiaridades, analise as alternativas abaixo e marque a incorreta.

Dentre os diversos tipos de antenas existentes, uma em específico normalmente consiste em uma fina cobertura de metal separada de um plano de terra por um material dielétrico com baixa perda. A radiação de campo distante dessa antena é normalmente direcionada para a superfície da trilha. O comprimento da trilha (L) é normalmente dimensionado para ser metade do comprimento da onda guiada. A largura da trilha (W) controla sua resistência de radiação e W é normalmente dimensionado para ser um pouco menor que meio comprimento de onda no espaço livre. Marque a alternativa abaixo que contém o nome da antena descrita acima.
