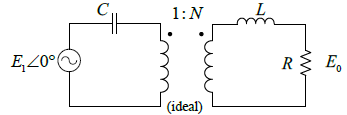

O circuito representado na figura a seguir está operando no estado permanente de corrente alternada com frequência de ω rad/s

Supondo-se as seguintes situações: S1: a tensão de saída estará em fase com a tensão de entrada; S2: ocorrerá o máximo valor de assinale a alternativa que corresponde aos valores corretos de N em S1 e S2 respectivamente.

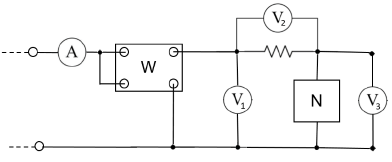

Analise o circuito a seguir:

A corrente de regime permanente desse circuito é nula quando conectado a uma fonte de corrente contínua. Ao ligá-lo a uma fonte de 60 Hz, os voltímetros V₂ e V₃ acusam 100 e 150 V, respectivamente. No mesmo instante, as leituras no amperímetro e wattímetro são 2A e 440 W.
Se o circuito N contém apenas dois elementos, estes são

Foram feitas as seguintes afirmações em relação a um transformador real:
I. Apresenta perdas no cobre (I²R), perdas no ferro por corrente parasita, perdas por histerese e perdas por fluxo de dispersão. II. No caso dos transformadores trifásicos, os problemas de desequilíbrio e da terceira harmônica podem ser resolvidos utilizando uma das duas técnicas seguintes: aterrar solidamente os neutros dos transformadores ou acrescentar um terceiro enrolamento (terciário) ligado em Δ ao banco de transformadores. III. As perdas no cobre podem ser obtidas por meio de ensaio em curto-circuito e as perdas no ferro, por meio de ensaio em vazio. Os dois ensaios deverão ser realizados na tensão nominal. IV. O resfriamento de um transformador de potência tem pouca ou nenhuma influência na eficiência de transformadores.
Estão corretas

Foram feitas as seguintes afirmações a respeito das grandezas fundamentais de luminotécnica:
I. Intensidade luminosa, medida em candela (cd), é a potência da radiação luminosa numa dada direção. II. Fluxo luminoso, medido em watt (W), é a potência de radiação total emitida por uma fonte de luz. III. Iluminância, em cd/m², é a intensidade luminosa produzida ou refletida por uma superfície existente. IV. Luminância, expressa em lux (lx), é a densidade de fluxo luminoso na superfície sobre a qual este incide. V. Eficiência luminosa é a relação dos lumens emitidos por uma lâmpada para cada watt consumido.
Estão corretas

Para iluminar um auditório do Colégio Pedro II com 18m de comprimento e 8 m de largura, com uma iluminância mínima de 500 lux, utilizou-se de luminárias de duas lâmpadas fluorescentes com 2500 lumens cada. Com um fator de utilização igual a 0,8 e um fator de depreciação igual a 0,5 e utilizando o método dos lumens, o número de luminárias a serem instaladas é de

Disjuntores são dispositivos de manobra e de proteção, equipados com relés contra sobrecarga e curto-circuito, tanto em disposições residenciais quanto comerciais e industriais. Foram feitas as seguintes afirmações no que se refere a este tipo de dispositivo:
I. O dimensionamento adequado deve garantir que a capacidade de condução de corrente dos condutores seja maior que a corrente nominal dos disjuntores. II. A corrente de operação do disjuntor a montante deve ser maior que a corrente de operação do disjuntor a jusante. III. A característica de disparo de um disjuntor é indicada a partir do estado frio. Para o circuito em temperatura de funcionamento, o tempo de disparo é de 40% do valor obtido no gráfico. IV. Devido à alta rigidez dielétrica, o hexafluoreto de enxofre (SF₆) é comumente utilizado como isolante em disjuntores de média e alta tensão. V. O disjuntor do tipo termomagnético induz o desligamento de circuito quando ocorre curto-circuito ou sobrecorrente, diferentemente do disjuntor diferencial residual (DR), que atua somente na presença de sobrecorrente.
Estão corretas

Com relação à instalação de motores elétricos, foram feitas as seguintes considerações:
I. Fator de serviço é o multiplicador que, aplicado à potência nominal de um motor, indica a carga que pode ser adicionada continuamente, sob tensão e frequências nominais, e com determinado limite de elevação de temperatura no enrolamento. II. Motores trifásicos, ligados em 760V, são compostos por 12 terminais, com ligação em triângulo-série. III. Classe de isolamento define a temperatura admissível de operação de um motor. IV. O condutor do circuito que alimenta um motor deve possuir uma capacidade de condução de corrente igual ou maior que a corrente nominal do motor, multiplicada pelo fator de demanda.
Estão corretas

Sobre um motor corrente contínua do tipo shunt ou derivação, foram feitas as seguintes afirmações:
I. Exige que em sua partida o enrolamento de campo esteja devidamente ligado, para não haver problema de ausência de campo, o que certamente seria destrutivo para o motor CC. II. O torque de cada motor variará com a aplicação da carga, ou seja, com a corrente de armadura. III. Não há necessidade de esperar que o motor shunt chegue à sua velocidade nominal para colocar uma carga. IV. Para regular a velocidade é só colocar uma resistência variável em paralelo com a armadura.
Estão corretas

Uma máquina síncrona trifásica em Y de 72 MVA e 12√3 kV está operando como um compensador síncrono capacitivo. A relação de curto-circuito do gerador é 2,0 e a corrente de campo na tensão nominal a vazio é 400A. Assuma que a máquina síncrona esteja ligado diretamente a uma fonte de 12√3 kV.
Assinale a alternativa que apresenta os valores corretos para reatância síncrona saturada do gerador, em ohms por fase (X_sat) e por unidade (X_sat); o módulo da corrente de armadura, por unidade (IA,_pu) e em ampères(IA)., considerando a corrente de campo do gerador ajustada para 250 A.

Para dimensionar um circuito que alimenta um chuveiro elétrico, foi adotado o critério da queda de tensão. Aplicando o método watt-metro (W.m), e considerando
P = 5800W, V = 220V, L = 48,4m, ΔV = 2%, resistividade do cobre (ρcu =1/58 Ω.mm²/m),
a seção do condutor será de
