O esquema de aterramento de um projeto de instalação elétrica de baixa tensão, que propicia maior continuidade de serviço e facilita a manutenção preditiva, é o esquema

A figura abaixo apresenta uma partícula entrando em um espaço submetido a um campo magnético:


A partícula penetra perpendicularmente ao campo magnético com velocidade de 10⁴ m/s. A carga elétrica da partícula é de -2 x 10¹⁰ C/kg e o campo magnético de 10^-4 T. A distância entre o ponto de entrada da partícula e o ponto onde se choca ao anteparo é, em metros, igual a:

Um tubo de uma instalação hidráulica possui diâmetro interno nominal de 4 polegadas. Considerando que a velocidade máxima do fluxo de água é de 2m/s, e fazendo-se a aproximação π=3,14, a vazão máxima que pode passar por essa tubulação, trabalhando a seção cheia, é de, aproximadamente,

Observe o desenho a seguir, que se encontra na escala 1:100, e no qual estão indicadas as medidas dos segmentos limitados pelos pontos.


A área real do quadrilátero hachurado é de

A figura a seguir mostra um símbolo utilizado em um desenho topográfico.

Este símbolo indica

Em um nivelamento geométrico o topógrafo, instalado no ponto O, realizou visadas com o nível para miras situadas nos pontos P e Q, conforme ilustrado na figura a seguir, obtendo as leituras de 0,60 e 1,50, respectivamente.


Sabendo-se que a altura do instrumento vale 1,20 e que a cota no ponto O é de 728,50m, as cotas nos pontos P e Q valem, respectivamente,

Os procedimentos para a realização do ensaio e análise de testemunhos de estruturas de concreto são estabelecidos em norma pela ABNT. Sobre o assunto, analise as afirmativas a seguir.
I. A distância mínima entre as bordas das perfurações não pode ser inferior a um diâmetro do testemunho. II. Durante a extração de testemunho não podem ser cortadas as armaduras da estrutura de concreto. III. Não pode ser realizada a extração de mais de um testemunho em um mesmo pilar.
Está correto o que se afirma em

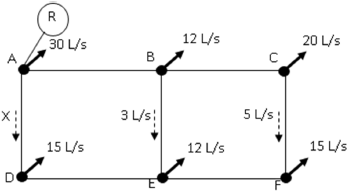

A figura mostra uma rede malhada de distribuição de água onde as linhas representam as canalizações e os pontos denotam nós de onde saem as demandas concentradas de água, mostradas nas setas contínuas. As setas tracejadas representam as vazões e o sentido do fluxo conduzido nas tubulações. O Círculo R mostra o reservatório de montante que alimenta a rede.


A partir da análise da figura, é correto concluir que a vazão X, que escoa no trecho AD, é de

Empregando 2 pedreiros e 4 serventes em um regime de oito horas de trabalho diário e 44 horas de trabalho semanais, assinale a opção que indica quantos dias corridos serão necessários para executar 250 unidades do serviço, começando em uma segunda-feira e desconsiderando os feriados.

O ensaio de consistência pelo abatimento do tronco de cone é de grande importância no controle tecnológico do concreto, sendo seus procedimentos definidos pela ABNT. Sobre esse assunto, analise as afirmativas a seguir.
I. Os golpes de compactação da camada superior de concreto devem fazer a haste de socamento penetrar toda a sua espessura. Contudo, a haste não deve penetrar na camada anterior. II. O molde em formato de tronco de cone deve ser preenchido com concreto em três camadas. III. Após a compactação da camada superior de concreto, a superfície do concreto deve ser rasada com uma desempenadeira e com movimentos rolantes da haste de compactação.
Está correto o que se afirma em
