Os símbolos a seguir, utilizados em uma instalação elétrica, representam respectivamente (1 – 2 – 3):

1)

2)

3)

Para o esquema de aterramento TN-S, pode-se afirmar que:

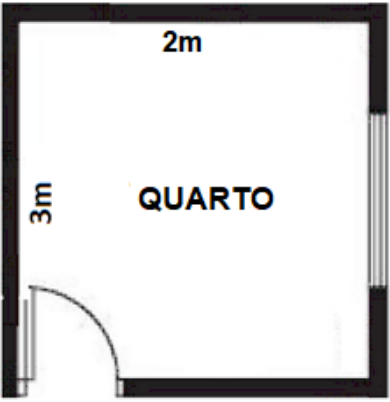

Com base na norma brasileira de instalações elétricas NBR-5410, determine o número mínimo de TUG para o quarto a seguir.

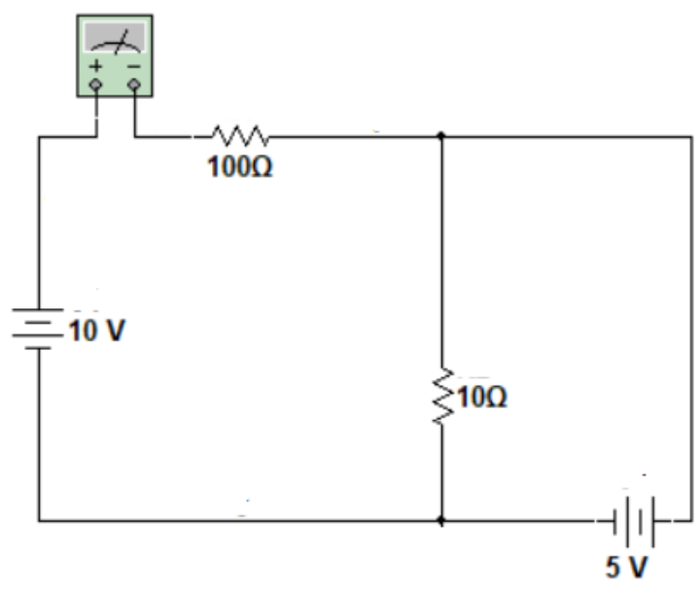

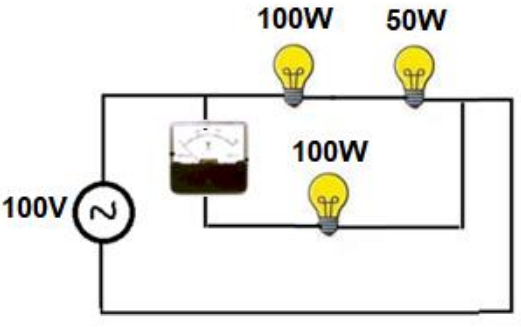

Para o circuito a seguir, determine a corrente medida pelo amperímetro.

Considere um transformador ideal. Sabendo que ele possui 500 espiras no primário e 1.500 espiras no secundário, se alimentarmos o primário com 100V, qual a potência transferida para uma resistência de 100Ω ligada no secundário do transformador? Desconsidere a potência máxima do transformador.

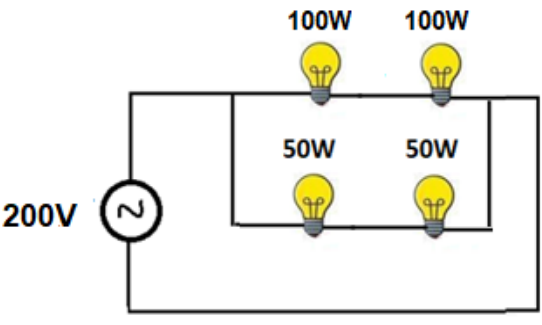

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a potência transferida pela fonte. Considere o valor arredondado sem casas decimais.

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a resistência equivalente do circuito.

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a corrente medida pelo amperímetro ideal.

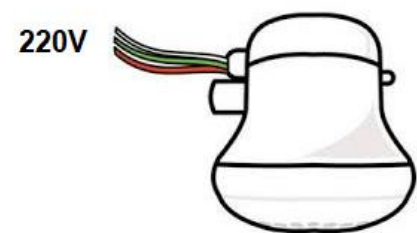

Um chuveiro elétrico de 6.600W está ligado em uma rede elétrica de 220V. Devido a problemas na instalação, o circuito possui uma queda de tensão de 20V. Determine a potência que será entregue na resistência do chuveiro devido ao problema na instalação.

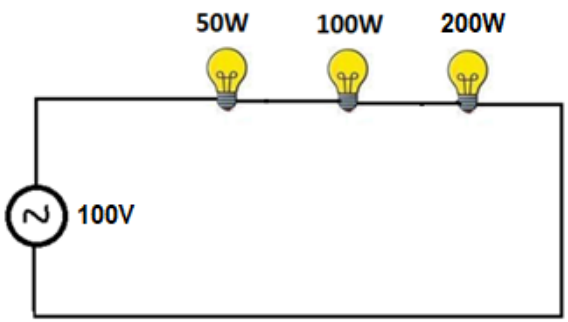

Sabendo que as lâmpadas apresentam as potências de 50W, 100W e 200W se forem ligadas diretamente na rede elétrica na tensão de 100V RMS, determine a resistência equivalente do circuito elétrico.
