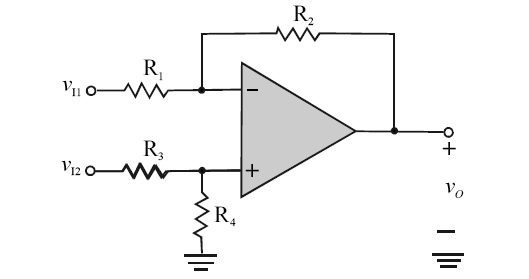

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.
O amplificador de diferenças pode ser considerado um amplificador instrumental, apresentando excelente compromisso entre os valores de ganho diferencial e de resistência diferencial de entrada.
Provas
A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue o item que se segue.
Para o amplificador mostrado na figura, considerando que !$ R3 = R1 = 4 \Omega !$ e !$ R4 = R2 = 100 \Omega !$, então o valor da resistência diferencial de entrada é igual a 400 !$ \Omega !$.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosCircuitos com Amplificadores e com conversores de dados
A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.
Individualmente, o Amp Op é considerado um amplificador de diferenças. Contudo, a saturação na saída do Amp Op o impede de operar sozinho como um amplificador de diferenças em circuitos práticos.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosCircuitos com Amplificadores e com conversores de dados
A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.
A eficiência do amplificador de diferenças pode ser aferida por meio do parâmetro CMRR (razão de rejeição de modo comum), sendo igual a -40 dB para o caso de ganho comum |Acm | = 0,02 e ganho diferencial |Ad| = 200.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosCircuitos com Amplificadores e com conversores de dados
A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.
Assumindo que vd = 0,01V e Ad = 100 são, respectivamente, a tensão e o ganho diferenciais do Amp Op, e que vcm = 1 V e Am = 0,02 representam, respectivamente, a tensão e o ganho em modo comum do Amp Op, a saída vo do circuito da figura terá o valor de 0,998 V.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.
Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.
Um diodo ideal pode ser aproximado no SPICE adotando-se o parâmetro n com valor próximo de zero.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.
Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.
Considerando os diodos discretos, os valores dos parâmetros do modelo no SPICE, em geral, são extraídos de catálogos de especificação técnicas dos fabricantes.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.
Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.
Os valores dos parâmetros que são utilizados no modelo do SPICE podem ser extraídos de medidas específicas executadas em dispositivos reais.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.
Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.
O parâmetro n, mostrado na equação da corrente do diodo, é dependente do processo de fabricação, sendo n = 2 aplicado ao caso de processos de fabricação de diodos para circuitos integrados.
Provas
- Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos
- Eletrônica AnalógicaCircuitosModelos equivalentes e realimentação
Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.
Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.
Na análise do modelo de pequenos sinais do diodo, são considerados no SPICE os valores incrementais da capacitância de difusão, Cdi e da capacitância de junção, Cj.
Provas
