Para a redução da velocidade nas vias, de forma imperativa, a ondulação transversal é um dispositivo que pode ser implantado sobre a superfície da pista. De acordo com este dispositivo, analise as afirmativas abaixo e dê valores de Verdadeiro (V) ou Falso (F).

( ) A ondulação transversal é constituída de uma lombada física transversal ao fluxo de tráfego, podendo ser feita de material asfáltico, concreto ou outro material que garanta as suas características físicas.

( ) A ondulação transversal pode ser do tipo A, B ou C.

( ) A ondulação transversal tipo B só pode ser implantada em via urbana local onde não circulem linhas regulares de transporte coletivo e não seja possível implantar a ondulação transversal do Tipo A e C, reduzindo pontualmente a velocidade máxima para 20 km/h (vinte quilômetros por hora).

( ) A ondulação transversal do tipo C deve ter largura igual à da pista, comprimento de 3,70 m (três vírgula sete metros) e altura entre 8 (oito) e 10 (dez) cm (centímetros).

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

As rodovias pavimentadas com duas faixas e dois sentidos de tráfego são divididas em duas classes, I e II, de acordo com a análise da sua capacidade. Em relação a essas classes, analise as afirmativas abaixo.

I. As rodovias de Classe I compreendem ligações de maior importância entre cidades e rodovias arteriais principais conectando importantes vias geradoras de tráfego, rotas de trabalho diário e ligações estaduais e federais de grande relevância.

II. Nas rodovias de Classe II os motoristas não esperam trafegar com velocidades elevadas.

III. As rodovias de Classe II geralmente atendem o tráfego de longa distância ou possuem conexões entre vias que servem o tráfego de longa distância. Nessas vias os motoristas esperam poder trafegar com velocidades relativamente altos.

IV. As rodovias de Classe I não atuam como arteriais principais, compreendendo vias que funcionam como rotas de acesso às rodovias de Classe II ou servem como rodovias turísticas e recreacionais.

V. As rodovias de Classe II geralmente atendem às viagens curtas, inícios e fins de viagens longas.

Estão corretas as afirmativas:

A velocidade diretriz é a velocidade selecionada para fins de projeto da via e relacionada a certas características da mesma, tais como: curvatura, superelevação e distância de visibilidade, das quais depende a operação segura e confortável dos veículos. Representa a maior velocidade com que pode ser percorrido um trecho viário com segurança e em condições aceitáveis de conforto, mesmo com pavimento molhado, quando o veículo estiver submetido apenas às limitações impostas pelas características geométricas, sem influência do tráfego.

(Brasil. Departamento Nacional de Infraestrutura de Transportes. Diretoria Executiva. Instituto de Pesquisas Rodoviárias. Manual de projeto geométrico de travessias urbanas. Rio de Janeiro, 2010. 392p.)

O comprimento médio das viagens é uma consideração importante a ser feita na fixação da velocidade diretriz em travessias urbana. Em relação a esse comprimento e a velocidade diretriz, assinale a alternativa correta.

Em certos locais e corredores é recomendável suplementar o sistema viário com ciclovias. Para atender adequadamente ao tráfego de bicicletas, o projetista deve familiarizar-se com suas dimensões, características operacionais e necessidades, em geral. Se tratando de ciclovias, o menor raio de curvatura admitido por uma bicicleta pode ser obtido pela fórmula:

!$ R = \dfrac{v^2}{127(\dfrac{e}{100}+f)} !$

O raio mínimo (R) é função da velocidade de projeto (ν), do coeficiente de atrito entre os pneus e a superfície (f) e uma variável representada na fórmula por ‘e’. Assinale a alternativa correta que descreve essa variável.

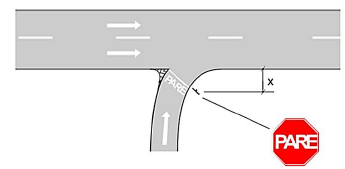

O sinal apresentado na Figura 2 a seguir, é empregado sempre que a parada de um veículo seja necessária, na via secundária, ao se aproximar de uma via preferencial. O sinal “Pare” deve ser posicionado no ponto de parada do veículo, ou o mais próximo possível dele, podendo ser acompanhado por uma linha de retenção e/ou da inscrição da palavra “PARE” pintada no pavimento. Observe a figura abaixo.

Figura 2: Posicionamento do sinal PARE – Aproximação sem ilhas
Fonte: MT/DNIT/IPR

Para a situação descrita, identifique a distância máxima representada pela letra “X” na Figura 2 e assinale a alternativa correta.

Em um trecho de uma rodovia, com velocidade máxima permitida de 50 km/h, aconteceu um atropelamento e a equipe responsável realizou um levantamento do local do sinistro. Nesse levantamento, alguns dados foram obtidos:

O carro envolvido no atropelamento parou exclusivamente pela ação dos freios, ou seja, não houve colisão com qualquer obstáculo.

A rampa no trecho do acidente, no sentido do percurso do veículo, é de i = 0,015 (1,5%, subindo).

No momento em que o acidente aconteceu o chão estava seco e foi detectada uma marca deixada pelos pneus no asfalto, resultado da aplicação dos freios, que media 12 (doze) metros.

O coeficiente de atrito (f) entre os pneus e o pavimento no local foi determinado de forma experimental com um veículo semelhante ao que se envolveu no sinistro e o valor encontrado foi f=0,423.

A velocidade com que vinha o veículo no momento quando aplicou os freios é determinada pela seguinte fórmula (Brasil. DNIT - Manual de estudos de tráfego, 2006):

!$ V_i = \sqrt{254D(f+i)+V^2_f} !$

Onde:

Vi = velocidade com que se iniciou a ação máxima dos freios, em km/h

Vf = velocidade final, no momento da imobilização do veículo, em km/h

D = comprimento do trecho de frenagem a partir das marcas deixadas pelos pneus, em m

f = coeficiente de atrito de frenagem

i = tangente do ângulo de inclinação longitudinal do trecho de frenagem (valor negativo em descida)

Calcule a velocidade do veículo quando o motorista aplicou os freios e assinale a alternativa correta que apresenta a velocidade aproximada calculada e a situação do motorista quando o sinistro aconteceu.

Dentre as pesquisas de tráfego existentes, a pesquisa de velocidade pontual tem como objetivo determinar a velocidade do veículo no instante que ele passa por um determinado ponto ou seção da via. Segundo o DNIT, este tipo de velocidade é fundamental na engenharia de tráfego para a análise das condições de segurança na circulação.

Um dos métodos utilizados para essa pesquisa consiste no emprego de um cronometro na medição do tempo que um veículo demora para transpor um trecho determinado, geralmente de 30 a 100 metros de comprimento. Além da escolha da seção de cronometragem e definição dos procedimentos em campo, a determinação do período de pesquisa é fundamental. Leia o texto abaixo.

“Se o objetivo for identificar as velocidades que os motoristas julgam adequadas às condições geométricas, de tráfego e ambientais existentes, deve ser escolhido horário ______, em que os fluxos são ______ e ocorrem as velocidades ‘livres’. A duração da pesquisa é variável, em função do interesse do estudo e da amostra desejada. Normalmente, ______ de pesquisa, em um determinado horário, é suficiente para caracterizar o local, mas esta amostra pode ser aumentada de acordo com as necessidades: pode-se obter uma média semanal de determinado horário ou a variação horária de velocidade pontual num determinado local, etc.”

(Brasil. Departamento Nacional de Infraestrutura de Transportes. Diretoria de Planejamento e Pesquisa. Coordenação Geral de Estudos e Pesquisa. Instituto de Pesquisas Rodoviárias. Manual de estudos de tráfego. - Rio de Janeiro, 2006. 384 p.)

Assinale a alternativa que preencha correta e respectivamente as lacunas.

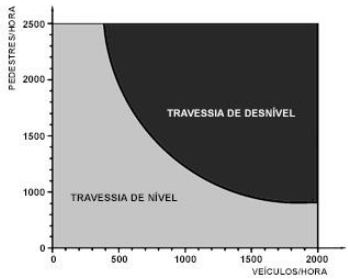

Apesar de apresentarem desvantagens de comprimento de percurso e de dispêndio de energia, as passagens subterrâneas ou passarelas podem evitar longas esperas por uma oportunidade de atravessar a corrente de tráfego, além de preservarem o pedestre do medo de um acidente atravessando em nível. Ainda que as características locais sejam fundamentais, na Figura 1 a seguir, é apresentado um critério preliminar para definir se a travessia de uma via com velocidade de até 60 km/h deve ser feita em desnível.

Figura 1: Fluxos que justificam a implantação de passarelas
Fonte: Direction des Ponts et de la Circulation Routière

Tendo como base as informações da Figura 1, disponível no Manual de Projetos de Interseções do DNIT (Departamento Nacional de Infraestrutura de Transportes), e os conhecimentos de travessias de pedestres em desnível, analise as afirmativas abaixo.

I. O gráfico da Figura 1 aponta que a escolha entre uma travessia em nível e uma travessia em desnível depende da quantidade de pedestres e de veículos que passam pelo local.

II. De acordo com a Figura 1, para uma quantidade de pedestres acima de 2.000 pedestres/hora (dois mil pedestres/hora), a travessia em desnível é sempre indicada.

III. De acordo com a Figura 1, quando a quantidade de pedestres está acima de 1.000 pedestres/hora (mil pedestres/hora), a travessia em nível é indicada para qualquer quantidade de veículos/hora.

IV. Considerando uma quantidade de 2.500 pedestres/hora (dois mil e quinhentos pedestres/hora), para os valores acima de 1.000 veículos/hora (mil veículos/hora) abordados no gráfico da Figura 1, a travessia em desnível é sempre indicada.

V. Em relação às travessias em desnível, as passagens subterrâneas apresentam custo superior quando comparadas às passarelas. Entretanto, protegem melhor o pedestre em caso de mau tempo e possuem menor interferência do ponto de vista urbanístico.

Estão corretas as afirmativas:

Para se estudar a movimentação de pessoas e também de mercadorias em uma área de interesse, o estudo de origem-destino pode ser utilizado. Em relação à pesquisa origem-destino, assinale a alternativa incorreta.

Em uma via, os balizadores proporcionam ao condutor do veículo uma melhor percepção dos limites da via. É constituído por elemento retro refletivo mono ou bidirecional aplicado sobre uma máscara preta em suporte vertical em formato de lâmina ou pilarete. Analise as afirmativas abaixo.

I. O material de confecção do suporte vertical pode ser de PVC, madeira, metal entre outros, a critério do órgão de trânsito.

II. Cor do elemento retro refletivo deve ser vermelho ou branco para fluxos de sentido único e vermelho em via rural de pista simples e sentido duplo de circulação, podendo ser utilizada no lado oposto da via.

III. O balizador pode ser utilizado em trecho específico da via onde ocorre modificação do alinhamento horizontal, como curva, entroncamento, local de transição de largura.

IV. Os balizadores devem seguir a colocação pré-estabelecida em manual do CONTRAN, no entanto, em trecho de via sujeito a neblina ou condições atmosféricas adversas, a distância entre balizadores pode ser reduzida de acordo com estudos de engenharia de tráfego.

Estão corretas as afirmativas:
