Um motor trifásico de 12 terminais tem a numeração aplicada às bobinas como segue:

Fase R: bobinas (1 − 4) e (7 − 10).

Fase S: bobinas (2 − 5) e (8 − 11).

Fase T: bobinas (3 − 6) e (9 − 12).

Sendo a tensão nominal das bobinas igual a 220 V e estando o motor configurado para operar em estrela com duas bobinas em série por fase, a tensão de linha de alimentação deve ser, em V, igual a

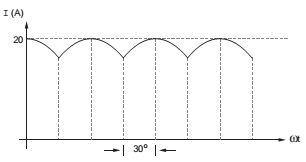

A carga de um sistema polifásico cossenoidal retificado possui uma corrente conforme o gráfico abaixo.

Neste caso, o valor médio da corrente é

Considere a descrição do símbolo do transformador dada abaixo.

Primário:

− três fios nas cores: preta (extremidade inferior), amarela (derivação central) e vermelha (extremidade superior).

− tensões nominais: 110 e 220 V.

Secundário:

− três fios nas cores: laranja (extremidades inferior e superior) e violeta (derivação central).

− tensões nominais: 12 + 12 V.

− corrente nominal: 5 A.

Aplicando 127 V nos fios preto e amarelo do primário e ligando uma resistência de 100 Ω nos fios laranjas do secundário, o valor aproximado da corrente na derivação central do primário é, em mA, igual a

No item relativo à segurança em instalações elétricas desenergizadas previsto na NR 10, uma instalação deve manter-se desenergizada até a autorização para a sua reenergização. Considere:

I. Remoção do aterramento temporário, da equipotencialização e das proteções adicionais.

II. Destravamento, se houver, e religação dos dispositivos de seccionamento.

III. Retirada das ferramentas, utensílios e equipamentos.

IV. Retirada da zona controlada dos trabalhadores não envolvidos no processo de reenergização.

V. Remoção da sinalização de impedimento de reenergização.

Nesta situação, a sequência correta de operações é
