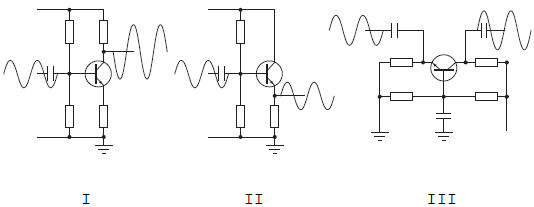

Considere os modos de ligar um transistor no circuito abaixo.

I. Emissor comum, o sinal entra na base e sai amplificado no coletor.

II. Base comum, o sinal entra no emissor e sai amplificado no coletor.

III. Coletor comum, o sinal entra na base e sai no coletor, porém apenas com ganho de corrente.

Está correto o que se afirma em

Analise os circuitos abaixo.

São circuitos que possibilitam a passagem da corrente elétrica os constantes APENAS em

Considere a figura abaixo.

Tendo em vista a lógica binária por meio da qual os controladores lógicos programáveis operam, os símbolos apresentados por I e II, representam, correta e respectivamente:

Considere a figura abaixo.

O diagrama cuja representação é simplificada, onde só os componentes principais são considerados e que encontra-se ilustrado na figura, denomina-se diagrama
