Questões do Concurso ELETROSUL - FCC

175219 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaMedições Elétricas
EletrotécnicaInstrumentos e Medições elétricas

O Controlador Lógico Programável − CLP é utilizado no controle de processos e máquinas. Para isso, o CLP utiliza interfaces de Entrada e Saída − E/S analógicas e digitais. Considerando uma Entrada analógica com conversor Analógico/Digital − A/D de 12 bits, e uma faixa de tensão analógica de entrada admissível de 0 V a 10 V, o número de partes que a faixa de tensão analógica será dividida na conversão para o valor digital, é

Provas

Questão presente nas seguintes provas

175195 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaMotores
EletrotécnicaEquipamentos Elétricos

Para o acionamento de um motor de indução trifásico de 220 V / 380 V é utilizada uma linha de alimentação balanceada com tensão de linha de 220 [V] / 60 [Hz], e um sistema de partida Estrela/Triângulo. O conjugado gerado no eixo do motor na ligação Estrela, com relação ao conjugado gerado na ligação Triângulo, é

Provas

Questão presente nas seguintes provas

175194 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade
EletrotécnicaMedições Elétricas
EletrotécnicaInstrumentos e Medições elétricas
EletrotécnicaProteção e Aterramento

O sistema de iluminação para iluminar a área de 10000 [m²] de um centro de exposições foi projetado pelo método dos Lúmens. O nível de iluminamento desse centro é de 200 [lx] e o aparelho de iluminação escolhido é capaz de produzir 4000 [lm]. Desconsiderando os fatores de utilização e de depreciação, o número de aparelhos de iluminação necessários para tal finalidade é:

Provas

Questão presente nas seguintes provas

175191 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
Chaves Seccionadoras

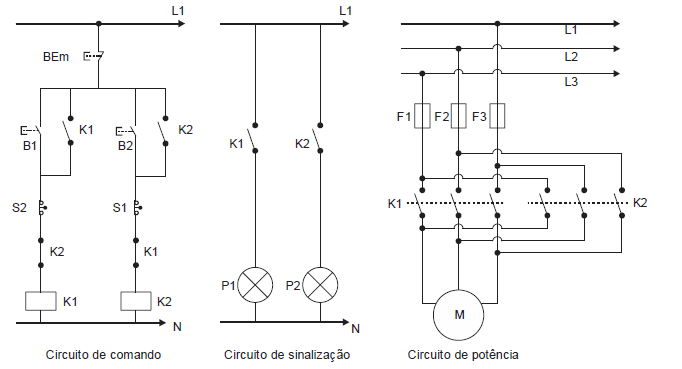

Um sistema de movimentação de um pórtico possui um motor de indução trifásico de 50,0 [kW] com rotor em gaiola de esquilo. Esse motor é acionado diretamente pela rede, conforme mostrado no esquema abaixo, em duas direções. No esquema mostrado, B1 é um botão normalmente aberto para acionar o pórtico em um dado sentido de deslocamento, B2 é um botão normalmente aberto que aciona o pórtico no sentido inverso, BEm é um botão de emergência normalmente fechado para parada do sistema, S1 e S2 são sensores de fim de curso e K1 e K2 são contatores.

Com base nas informações fornecidas, é correto afirmar:

A

Ao pressionar B1 e B2 simultaneamente, o pórtico não deve se mover, apesar das lâmpadas P1 e P2 ficarem acesas.

B

Os contatores K1 e K2 são responsáveis por realizar a partida em estrela do motor, chaveando em sequência para triângulo, de forma a reduzir a corrente de partida do pórtico.

C

Uma vez pressionado B1 o pórtico permanece movimentando o motor em um sentido, até que o sensor fim de curso S2 seja sensibilizado ou até que o botão de emergência seja pressionado.

D

Uma vez pressionado B2 o pórtico permanece movimentando o motor em um sentido, até que o sensor fim de curso S2 seja sensibilizado, ou até que botão B1 seja pressionado.

E

Os contatores K1 e K2 são responsáveis por realizar a inversão de rotação do motor, podendo ambos serem ligados simultaneamente pelos botões B1, B2 e BEm do circuito de comando.

Provas

Questão presente nas seguintes provas

175189 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaInstrumentos e Medições elétricas
EletrotécnicaUnidades Elétricas

Uma unidade derivada coerente do Sistema Internacional de Unidades, expressa a partir das unidades de base e escritas com os símbolos corretos, é

Provas

Questão presente nas seguintes provas

175187 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
Chaves Seccionadoras

Acerca de equipamentos elétricos são feitas as seguintes afirmações:

I. Disjuntores são dispositivos cuja função é interromper correntes de curto-circuito em intervalos de tempo curtos.

II. Seccionadores de alta tensão devem garantir uma distância segura de isolamento após a abertura do equipamento de bloqueio da corrente (geralmente o disjuntor).

III. A maneira mais eficiente de se maximizarem os efeitos decorrentes de incidências de descargas atmosféricas nos sistemas elétricos consiste na utilização de blindagens, através de cabos para-raios e hastes de proteção.

Está correto o que se afirma APENAS em

Provas

Questão presente nas seguintes provas

175186 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaTransformadores
EletrotécnicaEquipamentos Elétricos

Uma unidade geradora de uma usina hidroelétrica é composta por um gerador síncrono de polos salientes, com autoexcitação estática, além de outros componentes de apoio. O gerador produz energia em seus terminais com tensão terminal de 13,8 [kV], e que deve ser transmitida por uma linha de 138,0 [kV] para uma subestação próxima. No esquema elétrico dessa unidade geradora podem ser notados os seguintes equipamentos, um transformador elevador trifásico com primário e secundário ligados em estrela, um banco de transformadores de potencial ligados em estrela e um banco de transformadores de corrente ligados em estrela. A respeito desses componentes, é correto afirmar:

A

O transformador elevador é responsável por fazer a excitação do gerador, rebaixando a tensão terminal de 13,8 [kV] para o nível de tensão do sistema de excitação.

B

O transformador elevador é responsável por elevar a corrente do gerador para que possa ser feita sua transmissão em alta tensão, com menores perdas.

C

Os transformadores de potencial são responsáveis por elevar a tensão terminal do gerador de 13,8 [kV] para o nível de 138,0 [kV] da transmissão.

D

O transformador elevador e os transformadores de potencial são equipamentos de tamanho reduzido, usados para elevar a segurança das instalações elétricas, reduzindo as tensões envolvidas para patamares seguros, com menor risco de choque elétrico.

E

Os transformadores de corrente são responsáveis por reduzir a corrente terminal do gerador para níveis capazes de serem medidos por equipamentos de controle, monitoramento e medição da usina.

Provas

Questão presente nas seguintes provas

175184 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaTransformadores
EletrotécnicaEquipamentos Elétricos

Um motor de indução trifásico de 6 Polos, 220 [V] / 60 [Hz], utilizado para acionar uma bomba hidráulica em uma usina, opera a plena carga com escorregamento de 3%. A velocidade de rotação do eixo é, em rpm,

Provas

Questão presente nas seguintes provas

175183 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaMotores
EletrotécnicaEquipamentos Elétricos

O Técnico de manutenção elétrica está substituindo uma máquina, que está funcionando como gerador. Durante a substituição, o Técnico percebeu se tratar de uma máquina síncrona, pois

Provas

Questão presente nas seguintes provas

175179 Ano: 2016
Disciplina: Eletroeletrônica
Banca: FCC
Orgão: ELETROSUL

Provas:

Técnico de Manutenção Elétrica de Usina
Provas ×

EletrotécnicaInstrumentos e Medições elétricas
Instrumentos de medição

No uso de multímetros em medidas elétricas,

A

a ligação de um multímetro analógico na escala de corrente, em série com um circuito, cuja corrente DC se deseja medir, pode ser feita independentemente da polaridade dos terminais.

B

na função de medidor de resistência (ohmímetro), caso a resistência esteja energizada, o multímetro pode ser danificado.

C

os multímetros digitais, quando utilizados para a medição de corrente, não acarretam problemas se colocados em paralelo a um circuito elétrico, pois apresentam resistência interna muito elevada.

D

os multímetros digitais, quando utilizados para a medição de tensão, caso sejam colocados em série com um circuito a ser medido, podem causar danos ao circuito elétrico e ao próprio multímetro.

E

um multímetro analógico requer uma pequena bateria interna para operar na escala de tensão ou corrente.
