O Sistema Internacional de Unidades (SI) é um conjunto de unidades de medidas correspondentes às grandezas físicas fundamentais e suas derivações. O SI desempenha um importante papel nas medições, pois o uso das mesmas unidades de medida entre diferentes países e corporações permite compreender, de forma clara, os valores expressos nos processos de medição, possibilitando, por exemplo, a fabricação de produtos de acordo com as especificações técnicas e com as dimensões exatas e os valores reconhecidos em qualquer parte do planeta. Nesse contexto, o ampere, cujo símbolo é A, constitui a unidade para a grandeza corrente elétrica, sendo igual à passagem de 1,602176634x10¹⁹ cargas elementares por segundo, e corresponde à corrente que produz uma força de 2x10⁻⁷ N entre dois fios condutores paralelos, espaçados em 1 m.

As unidades, no sistema SI, para tempo, temperatura termodinâmica e intensidade luminosa, respectivamente, são:

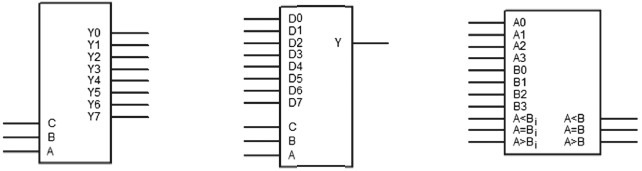

Um técnico encontrou um papel com o seguinte esboço de componentes:

Após análise, ele concluiu acertadamente que os componentes, da esquerda para a direita, são, respectivamente, um:

Um contador BCD de 4 bits é incrementado de forma ascendente a cada pulso de relógio.

Sabendo-se que seu estado é 0111, após 4 pulsos de relógio, qual será o seu novo estado?

O diagrama de estados acima pode ser implementado com dois flip-flops D.

Adotando-se Q_BQ_A como a designação do estado, onde Q_B e Q_A são as saídas dos flip-flops, conclui-se que as entradas D_B e D_A são, respectivamente,

O mapa acima representa a saída de uma função booleana de 4 variáveis digitais: D, C, B e A.

A soma de produtos, desconsiderando-se inversões, que minimiza essa função, é:

Sejam P = FEh e Q = 02h números de 8 bits, representados em hexadecimal, com bit de sinal. Considere as afirmações a seguir e analise-as:

I: P / Q = FFh

II: P x Q = FCh

III: Q – P = 04h

IV: a soma P + Q gera um overflow

É(São) correta(s) APENAS a(s) afirmação(ões):

Em um determinado sistema de áudio, precisa-se de um amplificador de sinal capaz de proporcionar um ganho de tensão |^Vo/v_i| ≥ 25 e que seja aproximadamente linear para pequenos sinais de entrada v_i.

O circuito amplificador capaz de atender a esses requisitos de projeto é:

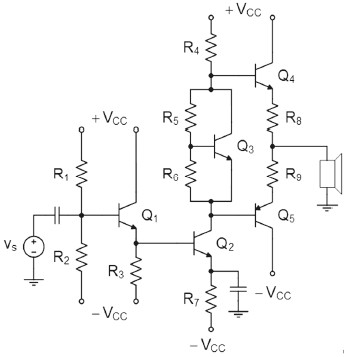

O amplificador de áudio representado no diagrama esquemático a seguir está danificado, e existe a suspeita de que os dois transistores bipolares de junção que compõem o estágio push-pull estejam queimados por superaquecimento.

Nesse contexto, quais são os dois transistores que precisam ser testados para verificar o estágio push-pull?

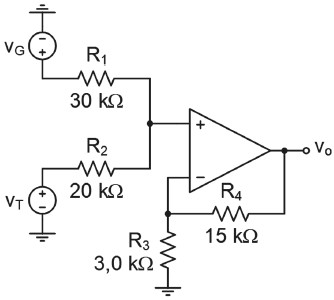

O circuito de áudio representado na Figura a seguir tem como finalidade combinar o sinal v_G, captado de uma guitarra, com o sinal v_T, proveniente de um teclado, sendo cada sinal amplificado com um ganho de tensão diferente na composição do sinal de saída v_o.

Considerando-se o amplificador operacional ideal, os ganhos de tensão |^Vo/v_G| e |^Vo/v_T| proporcionados pelo circuito serão, respectivamente,

O circuito limitador representado no diagrama esquemático abaixo é usado para limitar a tensão v_o(t) aplicada à entrada do conversor analógico-digital de um microcontrolador.

Ambos os diodos Zener Z₁ e Z₂, empregados nesse circuito limitador, apresentam a curva característica mostrada no gráfico abaixo.

Nesse circuito, qual será a máxima amplitude A1 que a forma de onda da tensão de entrada v_s(t) pode apresentar, de modo que a tensão na saída v_o(t) não seja ceifada pelo limitador de tensão?
