Uma placa de entrada analógica de um Controlador Lógico Programável (CLP) tem resolução de 8 bits e uma faixa de utilização de tensão CC de 1 VCC a 5 VCC.

Qual é a menor amplitude, em milivolts, que pode ser resolvida pela placa?

Sensores são dispositivos que, através da sensibilidade a alguma forma de energia, obtêm a informação de uma grandeza pela produção de um sinal, que pode ser medido ou monitorado.

Com uma vasta gama de aplicações em, por exemplo, sensor de velocidade, corrente elétrica e posição, os sensores de efeito Hall são dispositivos que

O conhecimento dos componentes elétricos e de suas funcionalidades é importante para sua correta utilização no projeto de sistemas e instalações.

O fusível é um componente presente em muitas instalações, tendo a função de

Um técnico dispõe de três capacitores, do mesmo tipo, que apresentam as seguintes capacitâncias:

Capacitor 1: de 3,2 μF

Capacitor 2: de 6,5 μF

Capacitor 3: de 8,0 μF

O circuito que está sendo montado pelo técnico necessita de uma capacitância em torno de 10 μF.

Nesse caso, qual é a ação que produz a capacitância mais aproximada daquela exigida pelo circuito?

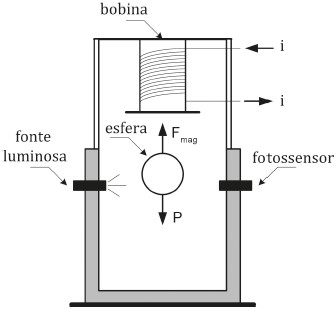

Deseja-se construir um sistema de levitação magnética em um laboratório. Esse sistema, ilustrado na Figura, é composto por uma bobina, uma esfera metálica, um fotossensor, responsável pela medida de posição de altura da esfera, e uma fonte luminosa. A determinação da altura da esfera é função da quantidade de luz da fonte que alcança o fotossensor. Quando a bobina é excitada com uma corrente elétrica i, produz uma força magnética (Fmag) que atrai a esfera. Deseja-se equilibrar a esfera no ar e, para isso, com a esfera parada, a força magnética produzida deve exatamente se contrapor à força peso (P) da esfera. Ocorre que a força magnética gerada por determinada corrente tem sua intensidade aumentada, quadraticamente, com a diminuição da distância entre a esfera e a bobina. Trata-se de um sistema instável em malha aberta, pois, se a esfera não estiver exatamente na posição de equilíbrio, a força resultante, por menor que seja, provocará a queda da esfera ou fará com que ela grude na bobina.

Para que esse sistema funcione, será necessário estabilizá-lo, realizando o fechamento da malha, a partir da medição da

O circuito RC, apresentado na Figura a seguir, é alimentado por uma fonte de tensão senoidal, com amplitude de pico constante de 12 V e frequência angular !$ \omega !$ ajustável.

À medida que a frequência !$ \omega !$ aumenta, a tensão de saída v₂(t), em regime permanente, oscilará com a mesma frequência, mas

Os materiais apresentam certos comportamentos que definem suas propriedades elétricas, permitindo classificá-los em três grupos: condutores, semicondutores e isolantes.

A propriedade de rigidez dielétrica dos materiais isolantes corresponde à

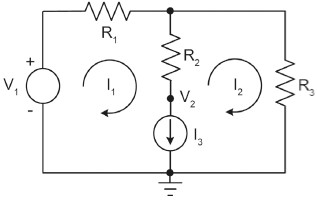

O circuito apresentado na Figura contém as fontes de tensão V₁ e a de corrente I₃. Deseja-se equacionar o circuito, utilizando-se as leis de Kirchhoff , de maneira a se determinarem as correntes e as quedas de tensão em cada componente.

Atribuindo-se I₁ e I₂ para as correntes de malhas indica- das na Figura, V₂ para a tensão no terminal da fonte de corrente, e considerando-se que I₃=I₁−I₂, quais deverão ser as demais equações para que se possam determinar os valores dessas correntes de malha?

Tendo em vista suas atribuições profissionais, convém a um técnico de eletrônica conhecer as unidades das grandezas no sistema internacional (SI).

Nesse contexto, para pressão, densidade, vazão mássica e vazão volumétrica, são previstas no SI, respectivamente, as seguintes unidades:

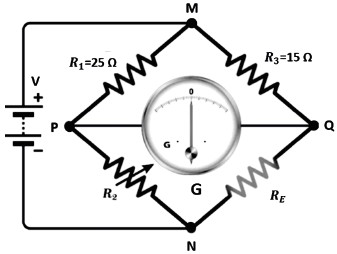

O circuito da Figura abaixo refere-se à ponte de Wheatstone, e G representa um galvanômetro.

O galvanômetro mostra leitura nula quando o valor da resistência variável R₂ é ajustado para 75 Ω, indicando que a ponte está em equilíbrio.

Nessas condições, qual é o valor, em Ω, da resistência desconhecida R_E?
