Um Transformador de Corrente (TC) e um Transformador de Potencial (TP) devem operar a vazio (sem carga).

Assinale a alternativa que representa respectivamente a situação dos seus terminais secundários.

Observe a figura abaixo:

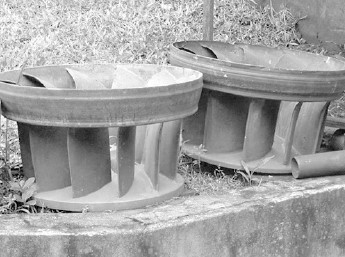

A turbina apresentada na fotografia é do tipo:

Para se ter o máximo desempenho de grupo de transformadores operando em paralelo todos os transformadores individuais devem ser iguais. Mas uma indústria necessita colocar dois transformadores diferentes em paralelo e extrair a máxima potência possível sem que nenhum transformador individual fique com sobrecarga.

Os transformadores têm as seguintes características: ƒƒ

!$ \bullet !$ Transformador A, tipo Yd7, placa 800 kVA,
138 kV/13,8 kV, X_A = 6%.

!$ \bullet !$ƒƒ Transformador B, tipo Dy7, placa 1 MVA,
138 kV/13,8 kV, X_B = 5,0%.

Assinale a alternativa que indica a máxima potência aparente possível que o grupo pode atender, sem que nenhum transformador fique com sobrecarga.

Um transformador monofásico de 100 kVA, 60 kV/40 kV, deve ser conectado como um autotransformador para alimentar uma carga de 150 kVA na tensão de 100 kV.

Assinale a alternativa que indica a corrente que passa na bobina do enrolamento de 40 kV de uma possível conexão do autotransformador.

Um circuito de uma indústria alimenta uma carga de 60 kW com fator de potência de 0,6 atrasado. Um capacitor deve ser instalado em paralelo junto com a carga para o fornecimento de energia reativa.

Dimensione a potência reativa fornecida por um capacitor, conectado em paralelo com a carga, para que o circuito elétrico tenha um fator de potência de 0,8 adiantado.

Assinale a alternativa que indica corretamente a potência reativa fornecida pelo capacitor.

Considere um transformador trifásico de 90 MVA, 13,8 kV/138 kV, X_T = 6%.

Qual deve ser a tensão linha-linha aplicada nos terminais de BT, para que um curto-circuito trifásico em seus terminais de AT tenha corrente nominal de placa?

Um curto-circuito no sistema elétrico radial apresenta na linha de transmissão as correntes de sequência zero como mostrado na figura.

Analise as afirmativas abaixo sobre esse curto-circuito:

1. Esse curto-circuito é do tipo trifásico à terra, porque as correntes de sequência zero estão em fase.

2. A soma das três correntes apresentadas na figura forma a corrente verdadeira de curto-circuito que flui do sistema elétrico para a terra.

3. Esse curto-circuito é irreal, porque as correntes de sequência zero na linha de transmissão não podem estar em fase.

4. As correntes de sequência zero nas linhas de transmissão estão em fase, então o curto-circuito é do tipo série e não do tipo paralelo.

5. Necessariamente esse curto-circuito também tem na linha de transmissão as componentes de sequência positiva e negativa.

Assinale a alternativa que indica todas as afirmativas corretas.

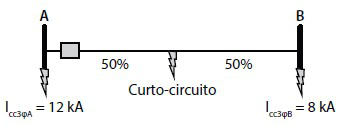

Considere o diagrama unifilar de uma linha de transmissão radial.

Qual o valor da corrente de curto-circuito 3!$ φ !$ no meio da linha de transmissão?

A norma NBR 14136: Plugues e tomadas para uso doméstico e análogo até 20 A, 250 VCA – Padronização estabelece 2 tipos de plugues e 5 tipos de tomadas nas correntes nominais de 10 A e 20 A.

Essa norma que é o padrão brasileiro estabelece também as posições dos fios fase, neutro e terra. A figura mostra uma tomada de 10 A instalada numa parede de uma casa.

Assinale a alternativa que apresenta respectivamente a posição correta dos fios terra, neutro e fase estabelecida pela norma de acordo com as letras posicionadas na figura da tomada.

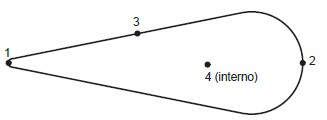

Devido aos trabalhos desenvolvidos no interior de uma indústria, as componentes eletromagnéticas, as diferenças de temperaturas e as movimentações de materiais geram cargas estáticas em materiais metálicos. Um material metálico de cobre em forma de bastão de beisebol, apresentado na figura, foi fortemente carregado com carga elétrica positiva.

Analise as afirmativas abaixo:

1. No ponto 4 o campo elétrico e o potencial são nulos.

2. O maior campo elétrico é o do ponto 1.

3. Em todos os pontos assinalados o potencial tem o mesmo valor.

4. A densidade de cargas elétricas na superfície do bastão é igual.

5. A diferença de potencial entre V₁₂ é maior do que V₃₄.

Assinale a alternativa que indica todas as afirmativas corretas.
