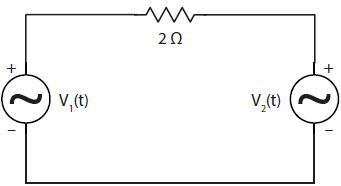

Considere o circuito apresentado na figura.

Sabe-se que as fontes de tensão em volts são ideais com:

!$ \bullet !$ V₁(t) = 4 sen (wt + 30°)

!$ \bullet !$ V₂(t) = 4 cos (wt + 30°)

Qual o valor eficaz da corrente no circuito?

No dimensionamento de uma malha de terra de uma subestação, a corrente de curto-circuito máxima a ser considerada é a:

Uma rede elétrica de 440 V (tensão de linha a linha) esta conectada a um motor de indução trifásico que opera com fator de potência de 0,8. O motor tem um rendimento de 74,6% e desenvolve um torque no seu eixo mecânico que transmite 44!$ \sqrt{3} !$ HP a uma carga mecânica acoplada ao seu eixo.

Considerar 1 HP = 746 W.

A corrente elétrica na linha que alimenta o motor é:

Na malha de terra de uma subestação os condutores de cobre são conectados utilizando emendas com soldas ou com conectores de pressão.

Assinale a alternativa que produz a melhor conexão entre os cabos de cobre na malha de terra da subestação.

Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) em relação a uma rede elétrica de média tensão que alimenta uma indústria.

1. Verificou-se a inexistência de sequência negativa na rede elétrica; pode-se então afirmar que não há corrente elétrica na malha de terra da subestação.

2. Verificou-se uma forte corrente de sequência negativa na rede elétrica e a inexistência de corrente elétrica passando na malha de terra da subestação. Isso é possível.

3. Verificou-se a existência de um curto-circuito sem a presença das componentes de sequência negativa e zero.

4. Pode-se afirmar que a sequência negativa é um índice de ponderação do grau de desequilíbrio da rede elétrica.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Um armário de painéis contém um relé digital multifunção. As funções de proteção incorporadas no relé são:

21, 50, 51, 50N, 51N, 79, 81, 27, 59, 46, 67, 67N e 25.

Assinale a alternativa que representa a função denominada de 79.

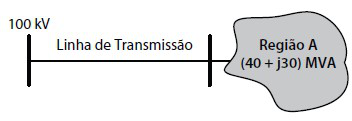

Uma linha de transmissão trifásica radial supre uma região A conforme apresentado no diagrama unifilar.

A impedância equivalente da região A representada em !$ Δ !$ é:

Com relação às plantas e aos projetos de terraplenagem, é correto afirmar:

Quanto ao estudo de hidráulica e suas aplicações, é correto afirmar:

Com relação ao estudo de Topografia, é correto afirmar:
