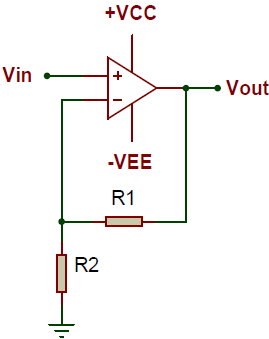

Considere o circuito eletrônico apresentado na figura abaixo.

Assinale abaixo a equação correta quanto ao ganho de tensão de malha fechada representado por ACL desse circuito.

Analise a figura abaixo.

Considere o valor da tensão elétrica de alimentação VCC igual a 12 V, o valor do resistor R igual a 400 W, a queda de tensão elétrica sobre cada led igual a 2 V. O valor da corrente elétrica que circula através de cada led é

Em um transistor bipolar, a corrente elétrica de coletor e a corrente elétrica de base estão relacionadas pelo ganho de corrente. Denominando-se o ganho de corrente por βcc, a corrente elétrica de base por IB e a corrente elétrica de coletor por IC, é correto afirmar que a equação que define o ganho de corrente é

Baseado nessas informações, é correto afirmar que a relação dada por V/Vn é

Analise a figura abaixo.

O indutor tem uma reatância indutiva representada por XL e o resistor tem uma resistência elétrica representada por R.

A partir destes dados, é correto afirmar que a impedância equivalente entre os pontos “A” e “B”, representada por Z, desse circuito, é dada pela equação

Um diodo retificador ideal pode ser representado corretamente pelo componente

Em um transistor bipolar, a equação que relaciona corretamente as correntes elétricas de emissor, coletor e base, representadas por IE, IC e IB, respectivamente, é

Considere dois condutores elétricos de cobre representados na figura abaixo e denominados condutor 1 e condutor 2. As dimensões, resistências elétricas e resistividades elétricas desses dois condutores são representadas, para o condutor 1, por D₁, L₁, S₁, R₁ e ρ₁, correspondentes, respectivamente, ao diâmetro, ao comprimento, à seção transversal, à resistência elétrica e à resistividade elétrica e, para o condutor 2, por D₂, L2, S2, R₂ e ρ₂, correspondentes, respectivamente, ao diâmetro, ao comprimento, à seção transversal, à resistência elétrica e à resistividade elétrica.

Sabendo-se que:

D₁ = 2.D₂ e que \( L_2 = 4. \sqrt{3}. L_1 \), é correto afirmar que a relação R₁/R₂ é dada pela equação

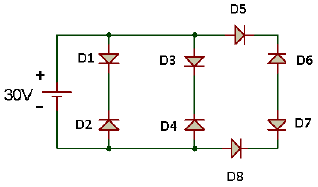

Analise a figura abaixo.

Pode-se afirmar corretamente que os diodos retificadores que estão diretamente polarizados, mas não necessariamente conduzindo corrente elétrica, são

Analise a figura abaixo.

Nesse circuito eletrônico, o transistor bipolar está sendo usado como chave. Denominando-se a corrente elétrica de base de saturação por IB(sat) e a corrente elétrica de coletor de saturação por IC(sat), é correto afirmar que uma regra de projeto para a saturação forte é usar a relação IC(sat) / IB(sat) igual a
