Foram encontradas 30 questões.
Considere a figura abaixo.

O circuito apresentado pode ser usado para explicar corretamente o funcionamento de um
Provas

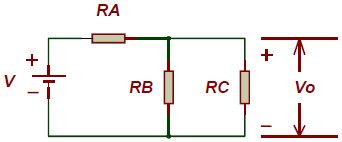

Analise a figura abaixo.

É correto afirmar que a equação que determina corretamente a tensão elétrica denominada Vo, sobre o resistor RC, é
Provas

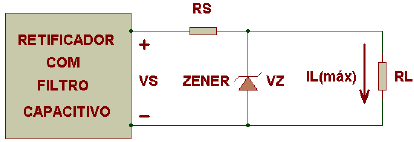

Analise a figura abaixo.

Para o diodo zener manter a tensão elétrica de saída constante ele deve permanecer na região de ruptura em qualquer condição de operação. Resistência crítica é o valor máximo permitido para a resistência em série RS de modo que a operação na região de ruptura seja mantida.
Considere a nomenclatura:
RS(máx) = valor crítico da resistência em série [Ω];
VS(mín) = tensão elétrica mínima da fonte de alimentação [V];
VZ = tensão elétrica zener [V];
IL(máx) = corrente elétrica máxima na carga [A].
A equação abaixo que determina corretamente o valor de RS(máx) é
Provas
Analise a figura abaixo.

Os valores do resistor, do capacitor e do indutor são representados, respectivamente, por R, C e L, e são dados em unidades de W [Ohm], F [Farad] e H [Henry], respectivamente. Considere, ainda, a reatância capacitiva deste capacitor representada por XC e a reatância indutiva deste indutor representada por XL. Se o valor da impedância equivalente entre os pontos “A” e “B” é igual ao valor R, então a relação XC/XL é igual a
Provas
A relação entre a potência ativa e a potência aparente é denominada fator de potência. Em instalações elétricas, onde predominam cargas indutivas, a concessionária deve gerar mais energia do que realmente é necessário. Isso é um problema, porque a concessionária cobra a energia que se refere à potência ativa e não à potência aparente. Sendo assim, deve-se corrigir o fator de potência da instalação, aumentando-o.
Para isso, é correto afirmar que é usado na entrada da instalação elétrica e em paralelo com as cargas, um banco de
Provas

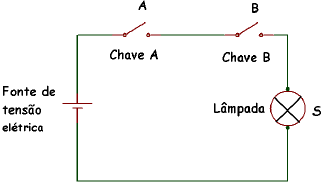

Analise a figura abaixo.

As funções lógicas podem ser representadas por circuitos elétricos. Na figura há uma fonte de tensão elétrica, a chave “A”, a chave “B” e a lâmpada. Os estados das chaves, aberta e fechada, representam, respectivamente, os valores 0 e 1. O estado da chave A representa o valor da variável A. O estado da chave B representa o valor da variável B. Os estados da lâmpada, apagada e acesa, representam, respectivamente, os valores 0 e 1. O estado da lâmpada representa o valor da variável S. Os estados representam valores de variáveis booleanas.
Desta forma temos:
Chave aberta = 0; Chave fechada = 1.
Lâmpada apagada = 0; Lâmpada acesa = 1.
A partir destes dados, é correto afirmar que o circuito apresentado na figura representa a função lógica
Provas
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: FDRH
Orgão: FEPAM-RS
Analise as afirmações com relação à norma NR10 – Segurança em Instalações e Serviços em Eletricidade.
I – É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para sinalização de advertência com indicação da condição operativa.
II – Todo projeto deve prever condições para a adoção de aterramento temporário.
III – Com relação ao projeto das instalações elétricas, esse deve ficar à disposição dos trabalhadores autorizados, das autoridades competentes e, também, de outras pessoas autorizadas pela empresa. Além disso, deve ser mantido atualizado.
Quais estão corretas?
Provas
Em sistemas elétricos, os fusíveis de baixa tensão são os dispositivos mais tradicionais. Além disso, são largamente usados em circuitos elétricos em geral. Sua operação consiste na fusão do que é chamado de elemento fusível que está no próprio fusível. O elemento fusível é fabricado com sua seção transversal pequena e de elevada resistência elétrica. Devido à passagem da corrente elétrica, sofre um aquecimento. Ao atingir determinada temperatura, o elemento funde. Dentre os diversos tipos de materiais dos quais são fabricados os elementos fusíveis, assinale aquele que NÃO é um material usado para este fim.
Provas

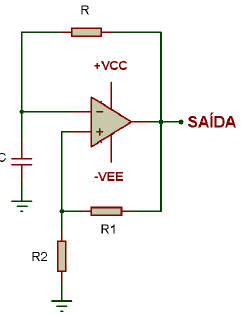

Analise a figura abaixo.

O circuito eletrônico apresentado é um oscilador de relaxação. A forma de onda do sinal na saída deste circuito eletrônico é retangular. Considere a fração de realimentação positiva deste circuito denotada por B dada pela equação
\( B = { \large R2 \over R1 + R2} \)
Pode-se afirmar que a equação que determina corretamente o período representando-se por T, do sinal na saída do circuito, é
Provas
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: FDRH
Orgão: FEPAM-RS
Analise as afirmações com relação à norma NR10 – Segurança em Instalações e Serviços em Eletricidade.
I – É permitido o uso de adornos pessoais nos trabalhos com instalações elétricas desde que seja usado equipamento de proteção individual que isole a região do corpo onde estão localizados os adornos.
II – A norma define trabalhador qualificado como sendo aquele que comprovar conclusão de Ensino Médio reconhecido pelo Sistema Oficial de Ensino.
III – Em instalações elétricas energizadas em AT (alta tensão), os serviços somente podem ser realizados quando houver procedimentos específicos. Além disso, devem ser detalhados e, ainda, assinados por profissional autorizado.
Quais estão corretas?
Provas
