Considerando as figuras apresentadas, que ilustram componentes de sistemas de refrigeração, julgue o item que se segue.

A figura III apresenta um visor de líquido, que possibilita a visualização da ocorrência de refrigerante na fase líquida e indica a presença de umidade mediante a mudança de coloração.

Julgue o item subsecutivo, relativo aos dispositivos auxiliares em sistemas de refrigeração.

No procedimento de recolhimento automático do fluido refrigerante, a válvula solenoide é fechada por meio do comando do termostato ambiente, o que faz que a pressão de sucção diminua até que o pressostato de baixa desarme o compressor.

A respeito do consumo de energia por sistemas de refrigeração residenciais, julgue o próximo item.

Se a pressão no evaporador de um refrigerador diminuir, mantidas as demais condições de operação, haverá aumento do consumo de energia pelo refrigerador.

A respeito de instalação e manutenção em sistemas comerciais de refrigeração, julgue o item subsequente.

Na execução de vácuo do sistema de refrigeração, deve-se, conforme apresentado no esquema a seguir, começar o procedimento apenas com o registro 3 fechado e ligar a bomba de vácuo. Ao atingir o nível de vácuo desejado, deve-se isolar a bomba de vácuo e abrir o registro 3 para quebrar o vácuo. Em seguida, é necessário expurgar o nitrogênio do sistema desconectando totalmente a conexão no registro 3. Por fim, é preciso repetir todo esse processo, no mínimo, duas vezes.

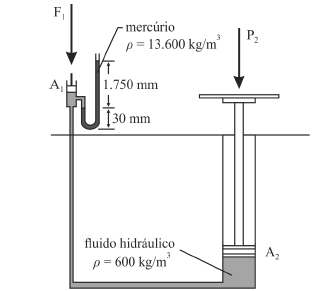

A figura precedente mostra o esquema de um elevador hidráulico ao qual está acoplado um manômetro de mercúrio. Os pistões têm áreas circulares A₁ e A₂, de diâmetros d₁ e d₂, respectivamente. Considerando essas informações e assumindo que a aceleração da gravidade no local é 10 m/s² , julgue o próximo item.

A pressão no sistema é menor que 200 kPa.

Em um estabelecimento comercial, foi adotado um sistema de climatização que utiliza resfriador de líquido, conjunto de bombas e climatizadores instalados em casas de máquinas, tendo sido todos os equipamentos montados conforme as recomendações dos fabricantes. Foi feita a distribuição do ar nos ambientes por meio de rede de dutos de insuflamento, e o retorno do ar foi programado para ocorrer por meio do entreforro.

Considerando essa situação hipotética, julgue o próximo item, com relação a esse tipo de sistema e aos múltiplos aspectos a ele correlacionados.

A sequência de funcionamento do sistema deve ser: acionamento dos climatizadores, acionamento do resfriador e, por último, o acionamento das bombas.

Considerando a montagem da junta flangeada mostrada na figura precedente, julgue o item seguinte.

A vedação do sistema mostrado na figura é feita por uma junta em anel ou RTJ (ring-type joint), alojada em uma ranhura usinada na face das flanges que, quando comprimida pelo aperto dos parafusos, promove a vedação.

A respeito de instalação e manutenção em sistemas comerciais de refrigeração, julgue o item subsequente.

Na manutenção preventiva, deve-se verificar se há vazamento de óleo em algum componente, como, por exemplo, conexões, soldas, juntas e válvulas, já que pequenos vazamentos de óleo podem estar relacionados a vazamento de gás refrigerante.

Ainda com referência aos sistemas de refrigeração, julgue o item seguinte, a respeito de instalação, operação e manutenção.

Caso seja necessário substituir um sistema de refrigeração de 36.000 Btu/h, monofásico, ligado em 220 V, por outro sistema com a mesma potência, trifásico, ligado em 380 V, todos os cabos elétricos, ainda que em boas condições, deverão ser substituídos.

Considerando a figura mostrada e as informações a ela correspondentes, julgue o item que se segue.

A peça deverá ser fabricada com o dobro das dimensões indicadas pelas cotas.
