Acerca dos ensaios mecânicos padronizados para materiais metálicos, julgue o próximo item.

Considerando-se que o diagrama a seguir tenha sido obtido em um ensaio de tração de uma liga metálica, é correto afirmar que a tração identificada por S corresponde ao limite elástico, ou limite de proporcionalidade, do material.

Julgue o seguinte item, relativo aos equipamentos do tipo resfriador de líquido.

Embora utilizem um processo diferente da compressão de fluido refrigerante, os resfriadores por absorção são também considerados resfriadores de líquido.

Com base nessas figuras, julgue o próximo item.

A figura I mostra a representação convencional de uma polia para correia em V, de braços estreitos.

A respeito das ligas metálicas não ferrosas, julgue o item subsecutivo.

De acordo com o sistema de classificação adotado pela ABNT, uma liga de alumínio designada como 1050 corresponde a um alumínio comercialmente puro, com 99,5% de pureza.

Com base nessas informações e nas figuras, julgue o item a seguir.

A figura C apresenta as vistas da peça I.

Com referência ao mancal mostrado, julgue o próximo item, a respeito da ação da viscosidade do óleo lubrificante sobre os parâmetros indicados.

Quanto maior for a velocidade de rotação do eixo do mancal, menor deverá ser a viscosidade do óleo lubrificante a ser utilizado.

Acerca dos diferentes sistemas de refrigeração existentes, julgue o item que se segue.

No ciclo de compressão a vapor, imediatamente após a rejeição de calor no condensador, o fluido refrigerante passa para o estado líquido com baixa pressão e é, então, comprimido pelo compressor.

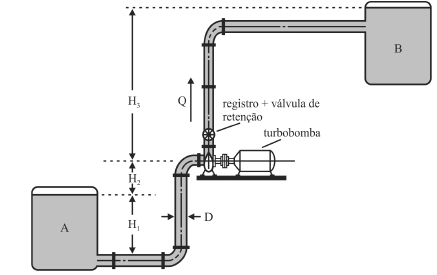

Acerca da instalação de bombeamento mostrada na figura precedente, na qual uma turbobomba de vazão Q bombeia água do reservatório A para o B por meio de uma tubulação de diâmetro D, julgue o próximo item.

Se a turbobomba utilizada na instalação for do tipo autoaspirante e a altura de sucção não exceder 8 m de coluna d’água, não será necessário o uso de válvula de pé.

Acerca dos equipamentos do tipo self contained, julgue o item que se segue.

A desidratação de um sistema frigorífico durante o processo de sua instalação é um procedimento que contribui para a prevenção de defeitos que podem reduzir o tempo de vida útil de um self contained com condensador remoto.

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue o item subsequente.

A vista indicada por A na figura II é uma vista auxiliar de simples rebatimento, que substitui a vista lateral.
